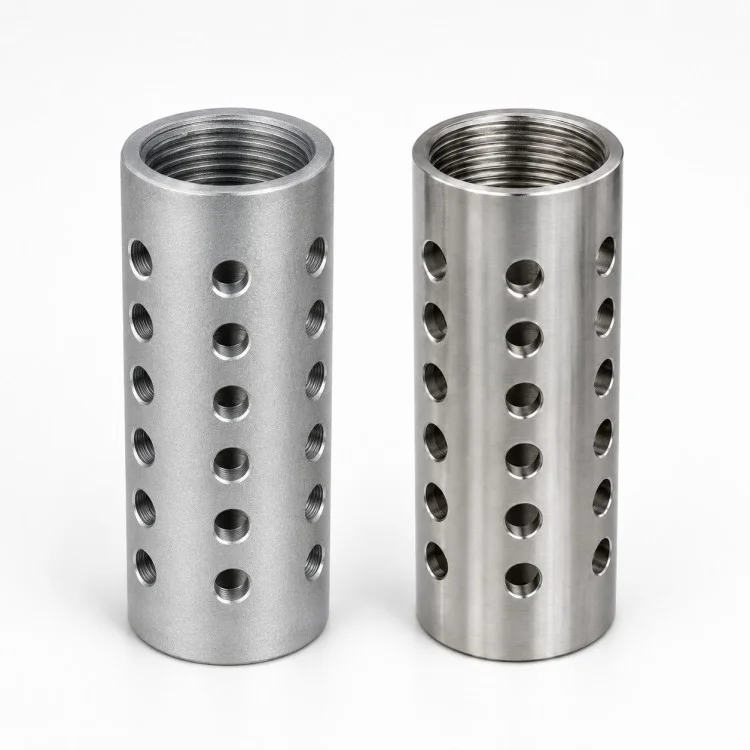

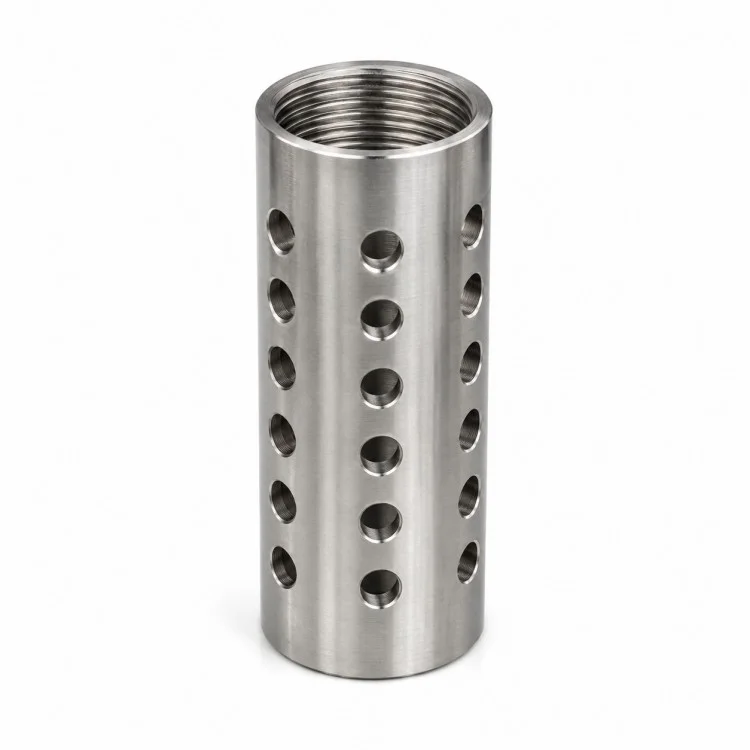

Xiangxing Xinon CNC-koneistetun rei'itetyn kierreholkin komponenttien toimittaja OEM-kokoonpanoihin. Sylinterimäisessä rakenteessa yhdistyvät aksiaalinen reikä, sisäkierteitetty aukko ja useita radiaalisia reikiä. Valmistusvaatimukset voidaan määrittää kierteiden kiinnittymisen, liitosmittojen sekä reikäkuvion ja kokoonpanon peruspisteiden välisen suhteen perusteella.
Räätälöinti kattaa holkin pituuden, ulkohalkaisijan, reiän koon, seinämän paksuuden, kierremäärityksen sekä sivureiän halkaisijan ja etäisyyden. Reikien reunat ja kierteiden sisääntulot voidaan poistaa tai viistää piirustuksen mukaisesti käsittelyn ja asennuksen tukemiseksi.
Materiaali ja pintakäsittely valitaan käyttöympäristön ja liitoskomponenttien mukaan. Suunnittelutiimimme voi tarkistaa piirustuksesi tai näytteesi ennen tarjouksen tekemistä, mikä auttaa tunnistamaan koneistukseen pääsyn, ohutseinämäisen muodonmuutosriskin ja tarkastusvaatimukset.
| Parametri | Kuvaus |
| Komponenttityyppi | Sylinterimäinen holkki sisäkierteellä ja useilla sivurei'illä |
| Valmistusprosessi | CNC-sorvaus, poraus, kierteiden koneistus ja jäysteenpoisto |
| Materiaalivaihtoehdot | Ruostumaton teräs, alumiiniseos, messinki, kupari, hiiliteräs tai seosteräs, hankkeen tarkastelun kohteena |
| Ulkohalkaisija/pituus | Räätälöity piirustukseen |
| Poraus / seinän paksuus | Määritetään liitosmittojen ja rakenteellisten vaatimusten mukaan |
| Sisäinen lanka | Asiakkaan määrittelemä kierteen standardi, halkaisija, nousu, syvyys ja sovitus |
| Sivureiät | Halkaisija, määrä, rivivälit ja kulma-asennot mukautettuja |
| Mitattoleranssi | Vahvistettu piirustusta ja yksittäisiä ominaisuuksia vastaan |
| Pintakäsittely | Koneistettu tai lisäviimeistely valitulle materiaalille |
| Reunakäsittely | Purseenpoisto ja määritellyt viisteet |
| Tarkastus | Mitat, kierresovitus, reikien sijainnit ja ulkonäkö sopimuksen mukaan |
| Tilaustyyppi | Prototyyppi, pieni erä ja toista tuotanto |

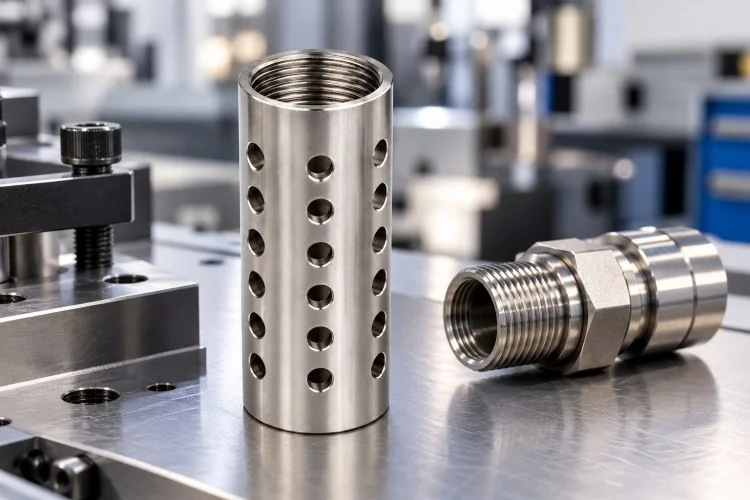

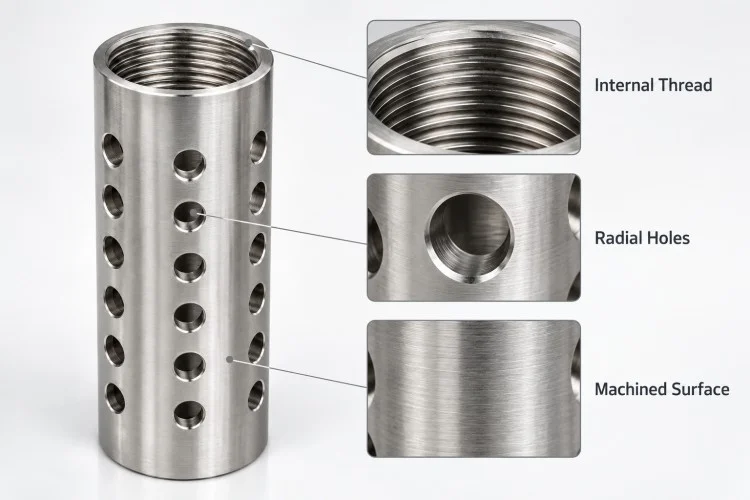

Kierreaukko tarjoaa liitäntärajapinnan vastaavalle komponentille. Kierteen syvyys, sovitus ja sisääntuloviiste voidaan määrittää kokoonpanon suunnittelun mukaan.
Useita rivejä säteittäisiä reikiä voidaan järjestää suunnittelun mukaan. Niiden tehtävä – kuten pääsy, kulku tai paikannus – määräytyy asiakkaan sovelluksen mukaan.
Poraus ja ulkohalkaisija koneistetaan vaaditun seinämän paksuuden ympärille. Ohuemmissa osissa työstöjärjestys ja työstön pito tarkistetaan muodonmuutosten rajoittamiseksi.
Sivureikien risteykset ja kierteiden sisääntulot vaativat huomiota purseenpoistossa. Reunavaatimukset voidaan sisällyttää piirustus- ja tarkastussuunnitelmaan.
Tarkista kierteiden tekniset tiedot, reikien jakautuminen, seinämän paksuus ja kriittiset liitosmitat ennen tuotantoa.

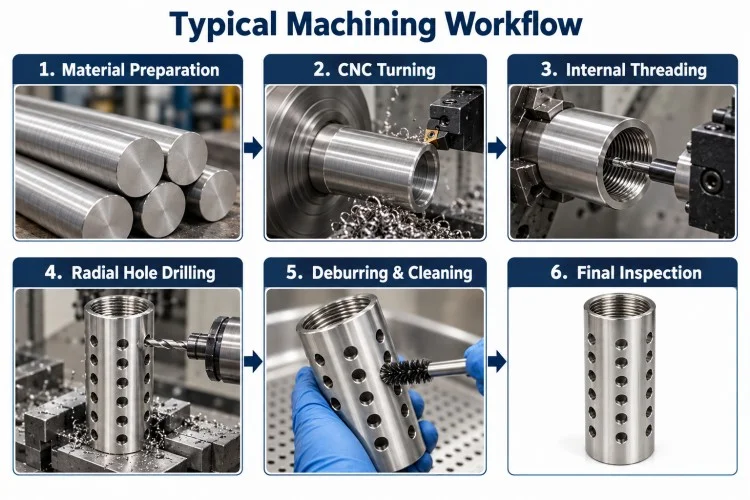

Kone ulkohalkaisija, päätypinnat ja poraus sopivalla peruspistestrategialla. CNC-koneistetun rei'itetyn kierreholkin osalta näiden pintojen välistä suhdetta ohjataan piirustuksen mukaan.
Tee sisäkierteet ja radiaaliset reiät sopivalla työstösarjalla. Indeksointia käytetään tarvittaessa määritettyjen reikien kulmien määrittämiseksi.
Poista purseet reikien reunoista ja sisäisistä risteyksistä. Levitä sovittu viimeistely tarvittaessa ottaen huomioon sen vaikutus kierteen sovitukseen ja lopullisiin mittoihin.
Tarkista määritetyt mitat, reiän asettelu, kierteen hyväksyntä ja pinnan kunto. Tarkastuspöytäkirjat voidaan laatia tilausvaatimusten mukaan.
Kyllä. Määritä kierteen standardi, halkaisija, nousu, kiinnityssyvyys ja sovitus sekä sivureiän halkaisija, väli ja kulma-asennot. Tarkistamme suunnittelun ennen tarjouksen tekemistä.

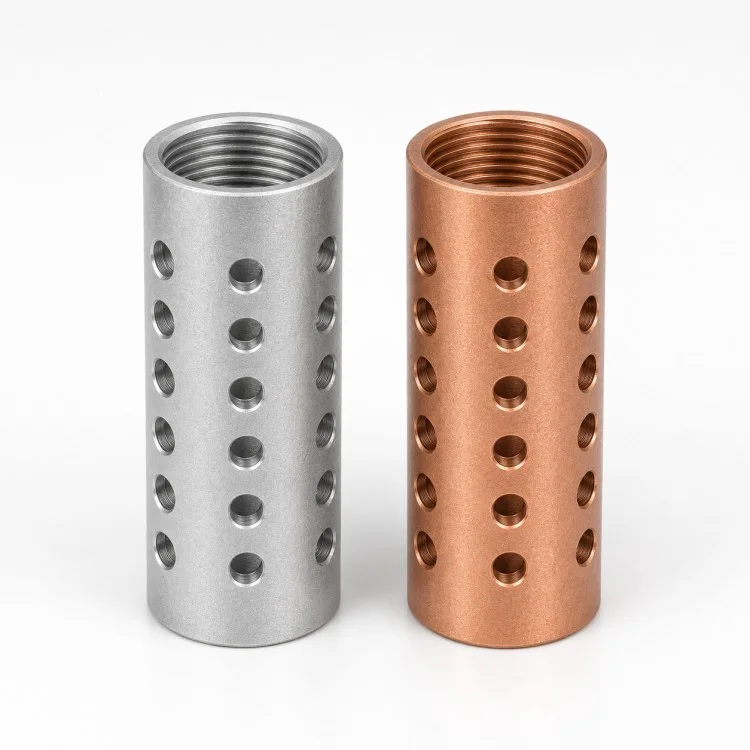

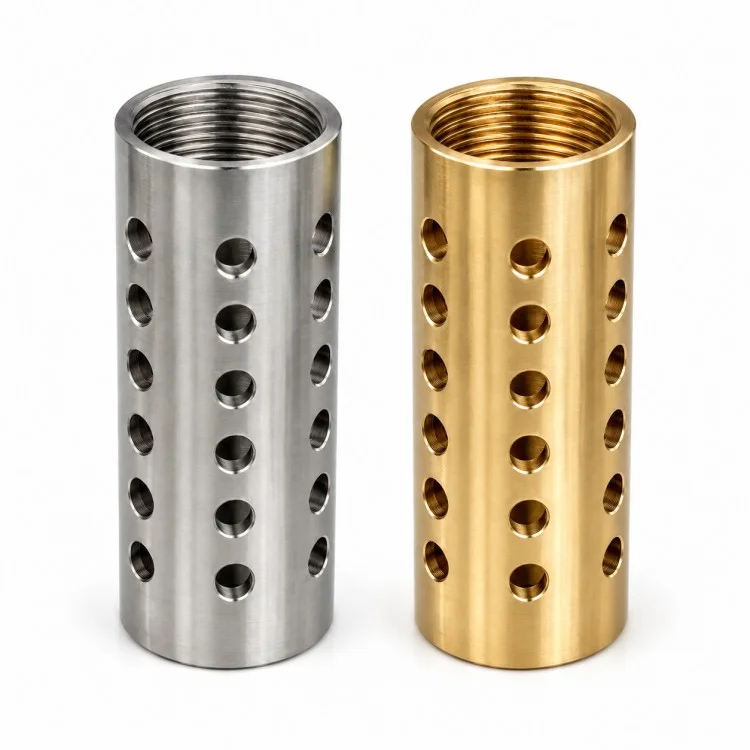

Voimme arvioida ruostumatonta terästä, alumiiniseosta, messinkiä, kuparia, hiiliterästä, seosterästä ja muita vahvistettuja koneistettavia materiaaleja. Materiaalin valinnassa tulee ottaa huomioon käyttöympäristö, lujuus ja yhteensopivat komponentit.
Kyllä. Sisäiset reiän risteykset sisältyvät purseenpoistokatsaukseen. Selvitä mahdolliset erityisvaatimukset sisäreunoille, puhtaudelle tai tarkastuskäyttöön, jotta voimme varmistaa sopivan menetelmän.
Mukautettujen CNC-koneistettujen komponenttien osalta Xiangxing Xin tukee aloittamista yhdestä näytteestä. Hinnoittelu ja tuotantojärjestelyt riippuvat materiaalista, rakenteesta ja koneistusvaatimuksista.
Tarjoamme esimerkkikustannusten palautuskäytännön ensikertalaiselle yhteistyölle. Suunnittelutarkistuksen jälkeen materiaali- ja työkustannukset voidaan veloittaa alun perin ja palauttaa kokonaisuudessaan seuraavan tuotantotilauksen yhteydessä. Järjestely vahvistetaan tarjouksessa.
Anna PDF- tai DWG/DXF-piirustus ja STEP-, IGES- tai SolidWorks-malli, jos saatavilla. Sisällytä materiaali, määrä, kierretiedot, kriittiset toleranssit ja viimeistelyvaatimukset. Jos piirustuksia ei ole saatavilla, voit lähettää valokuvia tai näytteitä yhteistä rakennesuunnittelua varten.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. tarkastelee kierteiden, sivureikien ja seinämän paksuuden välistä suhdetta auttaakseen tunnistamaan valmistusongelmat ennen tuotantoa.

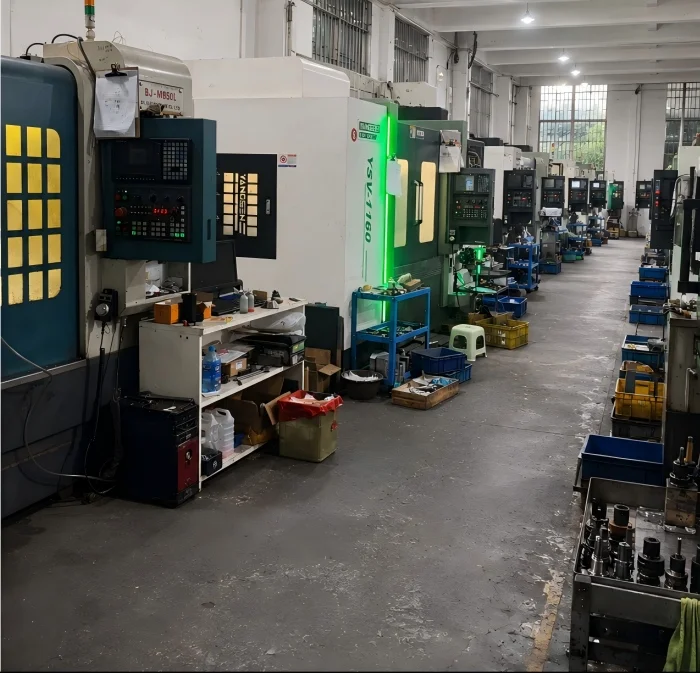

CNC-sorvaus, työstökeskukset, viisiakseliset laitteet ja sorvausjyrsintä tukevat lieriömäisten kappaleiden ja hajautettujen reikien työstöä.
Yrityksellämme on ISO 9001 ja IATF 16949 laatujärjestelmäsertifikaatit. Materiaalitodistukset ja mittatarkastusraportit voidaan järjestää tilauksen mukaan.
Aloita näytteestä sopivuuden ja rakenteen tarkistamiseksi, ja määritä sitten sovitut piirustustarkistukset ja tarkastusvaatimukset toistuvaa tuotantoa varten.
Lähetä meille CNC-koneistettu rei'itetty kierreholkki -projektisi liitäntävaatimukset ja odotettu määrä, jotta tiimimme voi tarkistaa sopivan valmistussuunnitelman.
