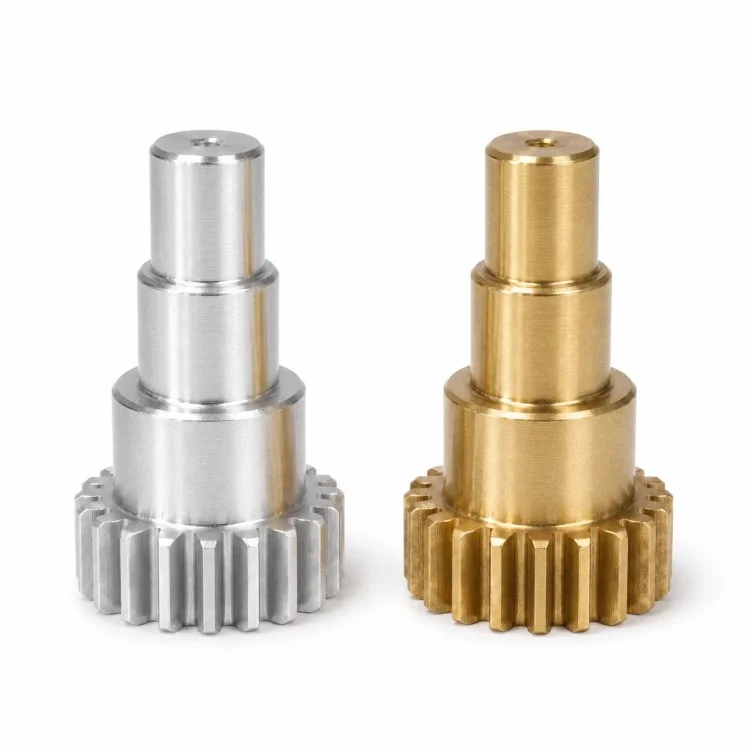

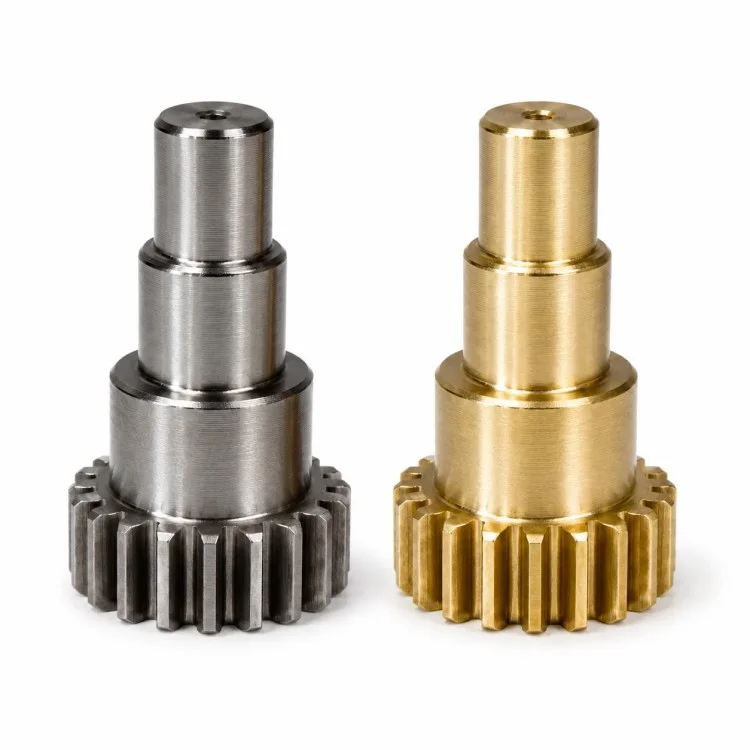

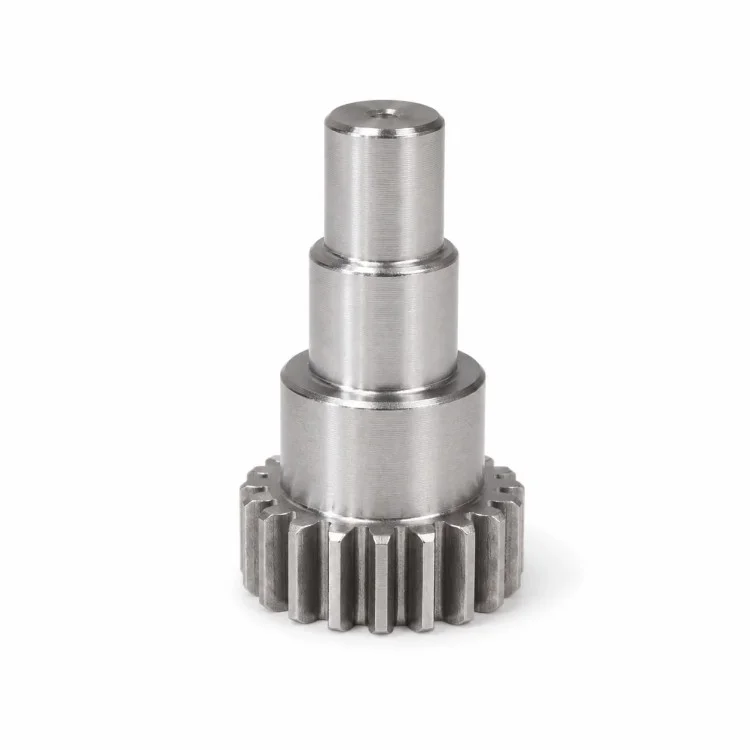

OEM-vaihteistoprojekteissa Xiangxing Xin on tarkkuus-CNC-koneistettu porrastettu hammaspyörän akselin valmistaja, joka on keskittynyt integroituihin pyöriviin komponentteihin, joissa vaihteiston kytkemistä ja akselin paikkaa on ohjattava yhdessä. Hammaspyörä on koneistettu osana samaa komponenttia kuin porrastettu akseli, mikä luo suoran mekaanisen yhteyden hammasosan ja kiertotappien välille.

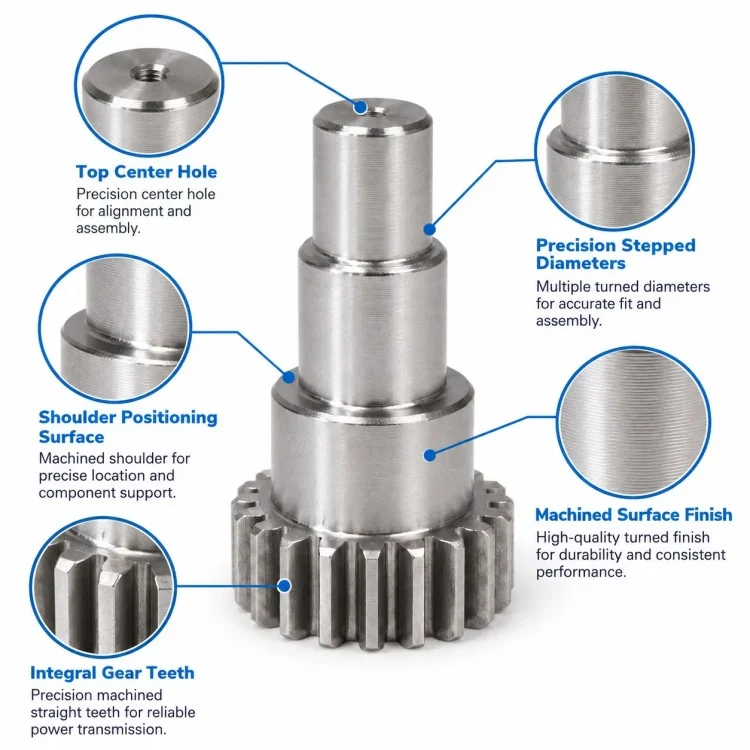

Useat akselin halkaisijat vaihteen yläpuolella voivat suorittaa erilaisia toimintoja kokoonpanossa. Yksi tappi voi paikantaa laakerin tai holkin, toinen voi tarjota rakenteellista tukea, kun taas pienempi päätyosa voi toimia lisäasemointi- tai liitosalueena. Päässä näkyvä pieni aksiaalinen reikä voidaan myös valmistaa asiakkaan toiminnallisen vaatimuksen mukaan eikä käsitellä vakiovarusteena.
Tämän rakenteen suuri etu on, että vääntömomentin siirto ja akselin sijainti on integroitu yhdeksi työkappaleeksi. Näin vältytään erillisen hammaspyörän ja akselin välisen liitännän lisäämisestä, kun koneen alkuperäinen rakenne edellyttää yksiosaista komponenttia, mutta se tarkoittaa myös, että hammaspyöräosuus, tappien halkaisijat ja aksiaaliset olakkeet on suunniteltava johdonmukaisen peruspistestrategian mukaan.

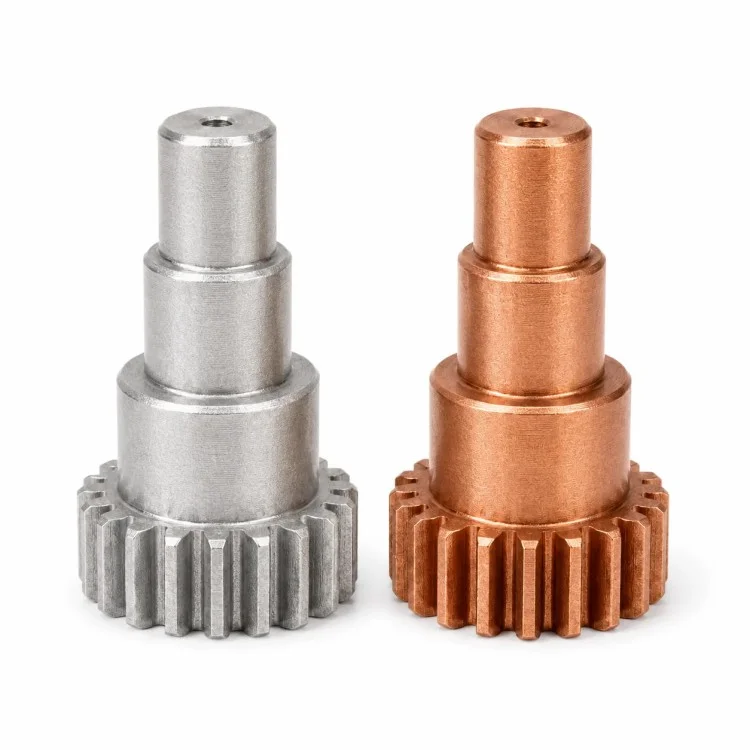

Kuormituksesta, kulumisesta ja käyttöolosuhteista riippuen voidaan valita sopiva ruostumaton teräs, hiiliteräs, seosteräs, alumiiniseos tai muita koneistettavia materiaaleja. Lämpökäsittelyä, pintakarkaisua, hiontaa tai pinnoitusta tulee käyttää vain, jos piirustus ja käyttöolosuhteet sitä edellyttävät.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd.pystyy järjestämään tarkastuksen vaihteisiin liittyvien mittojen, tappien halkaisijoiden, hartioiden etäisyyden, yhteenlasketun kulkusuhteen ja kriittisten liitosalueiden ympärille, joten valmis komponentti arvioidaan kokonaisena voimansiirron osana eikä vaihteena ja akselina erikseen.
| Parametri | Yksityiskohdat |
| Tuotteen nimi | Tarkkuus CNC-koneistettu porrastettu hammaspyörän akseli |
| Merkki | Xiangxing Xin |
| Yritys | Xiamen Xiangxing Xin Industry and Trade Co., Ltd. |
| Tuotetyyppi | Integroitu porrastettu hammaspyörän akseli |
| Vaihteen tyyppi | Ulkoinen Spur Gear |
| Hammastiedot | Asiakaspiirustuksen mukaan |
| Moduuli / DP | Vaihteiston spesifikaation mukaan |
| Hampaiden määrä | Piirustuksen mukaan |
| Akselin rakenne | Monivaiheiset päiväkirjat |
| Lehden halkaisijat | Functional Fitsin mukaan |
| Olkapäiden asennot | Kokoonpanon mittojen mukaan |
| Päätyreikä | Asiakassuunnittelun mukaan |
| Materiaali | Ruostumaton teräs, hiili/seosteräs, alumiini jne. |
| Lämpökäsittely | Saatavilla määriteltäessä |
| Hionta | Sovelletaan tiettyihin lehtiin tarvittaessa |
| Pintakäsittely | Materiaalin ja käyttökohteen mukaan |
| Tuotantoperuste | 2D-piirustus / 3D-malli / näyte |

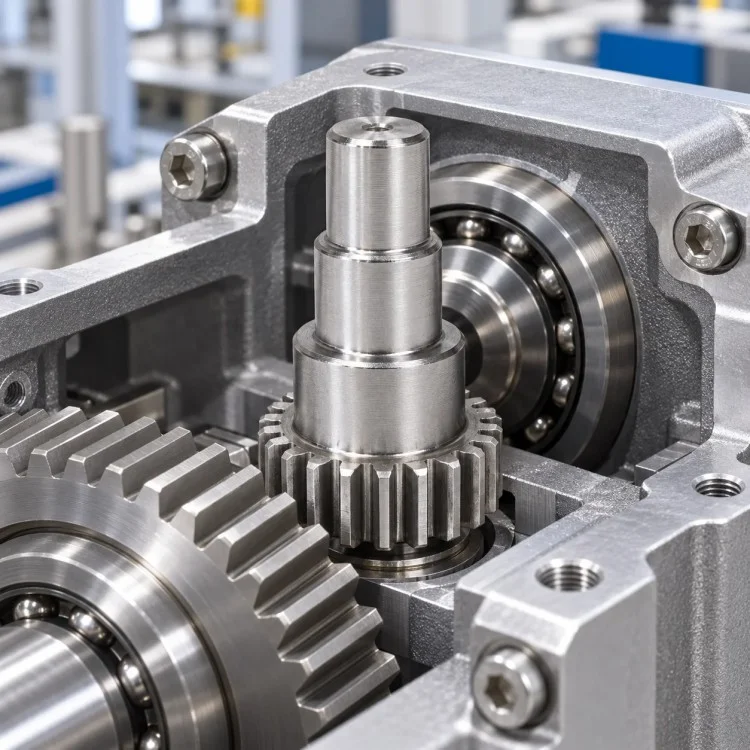

| Tyypillinen sovellus | Vaihteisto, automaatio, vaihteistolaitteet, OEM-koneet |
Tässä tarkkuus-CNC-koneistettua porrastettua hammaspyörän akselia varten hammaspyörän leikkaus ja akselin työstö on yhdistettävä yhteisen pyörimispisteen kautta, jotta hammasosa pysyy oikeassa suhteessa toiminnallisiin tappeihin.

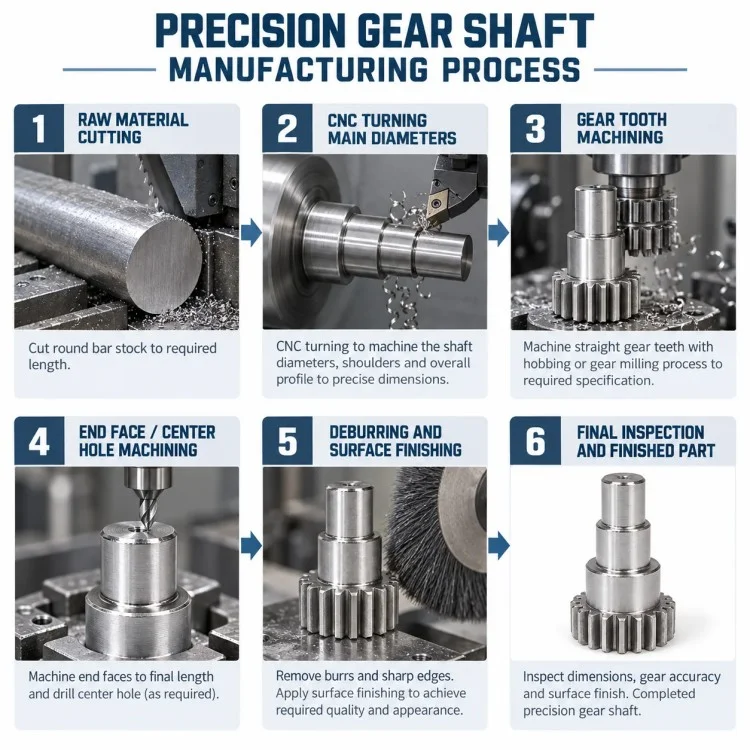

| Prosessivaihe | Pääohjauspiste |
| Drawing & Gear Data Review | Vahvista moduuli/DP, hammasluku, akselisovitukset ja kriittiset peruspisteet |
| Materiaalin valmistelu | Valmista sopiva tanko, taottu aihio tai määrätty raaka-aine |
| Karkea Kääntö | Aseta akselin kokonaisprofiili ja vaihteistoaihio |
| Vaihe kääntäminen | Koneistossa eri halkaisijat ja hartioiden asennot |
| Gear Tyhjä viimeistely | Valmistele tarvittava vaihteiston ulkohalkaisija ja tasoviitteet |
| Spur Gear Leikkaus | Valmista ulkoiset suorat hampaat hyväksyttyjen tietojen mukaan |
| Lopeta ominaisuuden koneistus | Täydellinen päätyreikä, viiste tai muut määrätyt yksityiskohdat |
| Valinnainen lämpökäsittely | Levitetään lujuus- ja kulumisvaatimusten mukaan |
| Viimeistele sorvaus / hionta | Palauta tai viimeistele tarkkuuspäiväkirjat tarvittaessa |
| Purseenpoisto | Poista purseet hammaspyörien reunoista ja akselin siirtymistä |
| Lopputarkastus | Tarkista hammaspyörien mitat, tapit, aksiaalivälit ja juoksuun liittyvät ominaisuudet |
| Vertailukohde | Integroitu hammaspyörän akseli | Erillinen vaihde + akselikokoonpano |
| Vaihteen/akselin suhde | Sisäänrakennettu yhdeksi komponentiksi | Riippuu toissijaisesta kokoonpanosta |
| Liitäntäliitäntä | Ei erillistä navan ja akselin välistä liitosta yksiosaisessa mallissa | Vaatii avaimen, splinen, häiriösovituksen tai muun liitoksen |
| Aksiaalinen sijainti | Määrittelevät suoraan koneistetuilla hartioilla | Riippuu useista kootuista osista |
| Komponenttien määrä | Alentaa | Korkeampi |
| Kokoamisvaiheet | Vähennetty | Lisävarusteiden asennus vaaditaan |
| Gear-to-Journal Datum | Voidaan ohjata valmistuksen aikana | Vaihteen kiinnitystarkkuus vaikuttaa |
| Korvaava joustavuus | Alentaa | Erilliset osat voidaan vaihtaa yksitellen |
| Paras käyttö | OEM-mallit, jotka vaativat integroidun vaihteiston | Modulaariset tai palvelukeskeiset kokoonpanot |
Kyllä. Kun piirustuksessa on määritelty kokonaisuus ja materiaalireitti on sopiva, hammaspyöräaihio ja porrasakseli voidaan valmistaa yhdestä työkappaleesta.
Kyllä. Laakereiden istukat, kohdistustapit ja yleiset tukihalkaisijat voivat käyttää todellista toimintaansa vastaavia toleransseja.
Anna moduuli tai DP, hampaiden lukumäärä, painekulma, kasvojen leveys, materiaali, lämpökäsittely, vaihteiston laatuvaatimukset ja liitäntätiedot, jos saatavilla.
Kyllä, jos vaadittu istuvuus, mittapysyvyys tai pinnan viimeistely edellyttävät hiontaa.
Kyllä. Halkaisijan, syvyyden ja toiminnan tulee noudattaa asiakkaan piirustusta.
Kyllä. Seosterästä voidaan harkita, kun käyttö vaatii suurempaa lujuutta tai erityistä lämpökäsittelyä.
Tyypillisiä kriittisiä kohtia voivat olla vaihteistoon liittyvät mitat, laakeritapit, olkapäiden etäisyydet, vaihteiden väliset etäisyydet ja liitäntäpinnat, mutta lopullisen ohjaussuunnitelman tulee noudattaa asiakkaan piirustusta.
Integroiduissa voimansiirtokomponenteissa Xiamen Xiangxing Xin Industry and Trade Co., Ltd. soveltaa Xiangxing Xin -prosessia tukeakseen tarkkuus-CNC-koneistettua porrastettua hammaspyörän akselia koskevia projekteja vaihteistotietojen tarkastelusta prototyypin todentamiseen ja toistamiseen.
Sen sijaan, että hammaspyörää ja akselia käsitettäisiin toisiinsa liittymättöminä ominaisuuksina, työstöreittiä voidaan kehittää yhden pyörimispisteen ja yhden toimivan kokoonpanokonseptin ympärille.

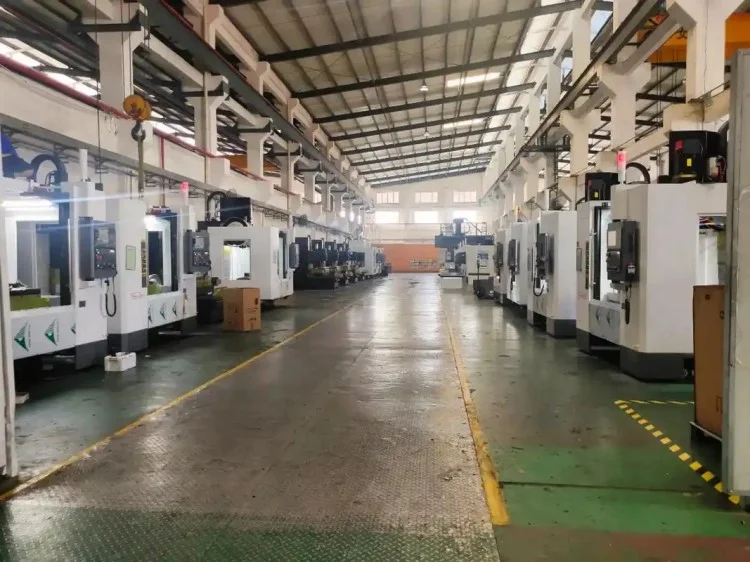

Tehdas voi koordinoida monivaiheisen sorvauksen, vaihteiden valmistelun, hampaiden työstön ja myöhemmän viimeistelyn todellisen osasuunnittelun mukaan.
Laakereiden istukat ja kohdistustapit voidaan tarkastaa ja viimeistellä tiukemmin, kun taas ei-kriittiset tukiosat voivat käyttää asianmukaisia yleistoleransseja.
Kun teräsosat vaativat kovuutta tai kulutuskestävyyttä, lämpökäsittely voidaan sisällyttää valmistusreittiin myöhemmän viimeistelyn varasuunnittelun kanssa.
Yksiosaisia prototyyppitilauksia voidaan tukea, jotta vaihteiden kytkeminen, akselin sovitus ja laitteiden kokoonpano voidaan tarkistaa ennen tavanomaista tuotantoa.
Kun ensimmäinen näyte on hyväksytty, kriittiset akselin mitat, vaihteistovertailut ja tarkastuspisteet voidaan säilyttää myöhempiä eriä varten yhtenäisyyden parantamiseksi.
