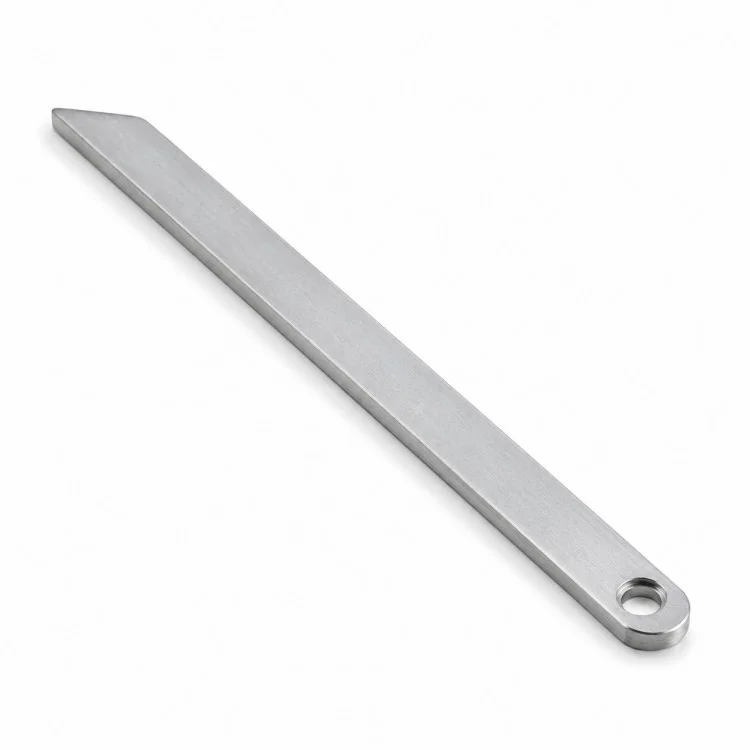

OEM-hankintaa vartenXiangxing Xintoimittaa Precision CNC -koneistetun litteän nivelvarren 2D-piirustuksista, 3D-tiedostoista tai hyväksytyistä näytteistä. Sen sijaan, että asennusreikää, litteää runkoa ja muotoiltua päätä käsitettäisiin toisiinsa liittymättöminä ominaisuuksina, koneistusreitti suunnitellaan komponentin varsinaisen liitos- ja liiketoiminnon ympärille.
Ohuille tai keskipaksuille osille aihioiden esikäsittely voidaan valita mittatoleranssin, reunan laadun ja tuotantomäärän mukaan. Tarkkaa CNC-viimeistelyä käytetään sitten kriittisissä kiinnitysrei'issä, päätygeometriassa ja määrätyissä referenssipinnoissa. Näin osa pysyy taloudellisena tinkimättä mitoista, jotka vaikuttavat suoraan kokoonpanoon.
Kun vivusto toimii tapin, akselin tai kiinnittimen ympärillä, asennusreiän halkaisija ja sijainti voidaan tarkastaa toiminnallisina ominaisuuksina. Reunojen siirtymistä ja kulmien viimeistelyä voidaan myös ohjata purseiden vähentämiseksi, häiriöiden estämiseksi ja käsittelyn parantamiseksi kokoonpanon aikana.

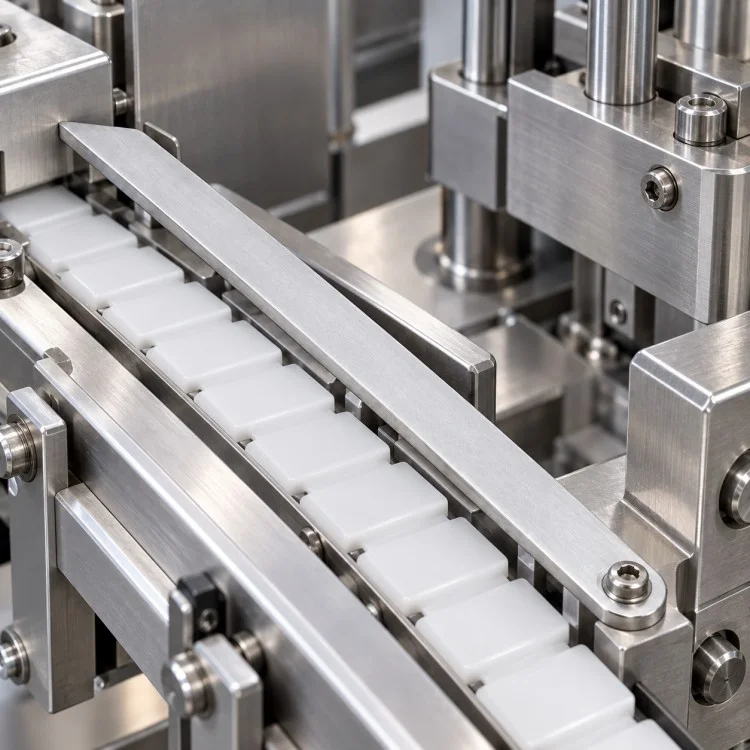

Tämä komponenttityyppi soveltuu yleisesti automaatiomekanismeihin, kalusteisiin, teollisuuslaitteisiin, säätöjärjestelmiin, mekaanisiin liitäntöihin, ohjauskokoonpanoihin ja muihin sovelluksiin, jotka vaativat ohuen jäykän liitososan.
| Parametri | Yksityiskohdat |
| Tuotetyyppi | Litteä mekaaninen vivustovarsi |
| Pääprosessi | CNC-jyrsintä / tarkkuusporaus / profiilin työstö |
| Valinnainen tyhjä prosessi | Laserleikkaus / vesisuihkuleikkaus / CNC-työstö |
| Materiaali | Ruostumaton teräs / hiiliteräs / seosteräs / alumiini / messinki / kupari |
| Kokonaispituus | Piirustuksen mukaan |
| Leveys | Mukautettu |
| Paksuus | Mukautettu |
| Asennusreikä | Piirustuksen mukaan |
| Lopeta profiili | Kulma / pyöristetty / mukautettu geometria |
| Yleinen suvaitsevaisuus | Tyypillisesti ±0,01 mm |
| Kriittiset ominaisuudet | Piirustuksen ja prosessikatsauksen mukaan |
| Pinnan karheus | Piirustuksen mukaan |
| Reunan kunto | Pursetettu / Viistetty / Pyöristetty |
| Pintakäsittely | Kiillotus / passivointi / musta oksidi / pinnoitus / anodisointi |
| MOQ | 1 kpl prototyyppi saatavilla |
| Näytteen toimitusaika | Normaalisti 3–5 päivää teknisen vahvistuksen jälkeen |
| Erän läpimenoaika | Normaalisti 10–15 päivää prosessista ja määrästä riippuen |
| Piirustusmuodot | PDF / DWG / DXF / STEP / IGES / SolidWorks |

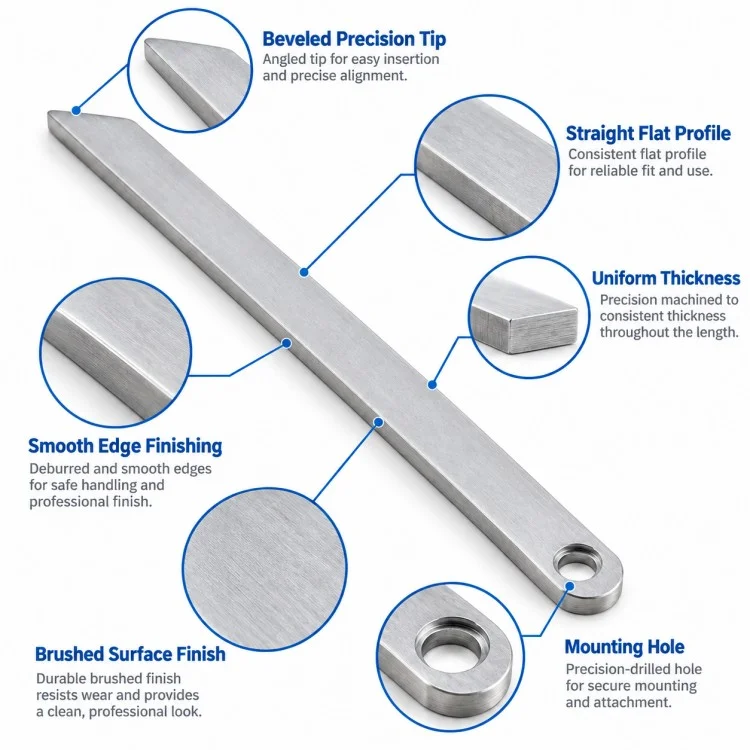

Ohut yksiosainen geometria on hyödyllinen, kun vaaditaan jäykkä liitos viemättä liikaa asennustilaa.
| Suunnitteluominaisuus | Toiminnallinen hyöty |
| Litteä runko | Sopii kapeisiin mekaanisiin tiloihin |
| Tarkkuusasennusreikä | Tukee tapin, akselin tai kiinnittimen sijoittelua |
| Pyöristetty reiän pää | Tarjoaa materiaalia kiinnityskohdan ympärille |
| Muotoiltu vastapäätä | Voi sopia erityiseen liike- tai asennusgeometriaan |
| Yksiosainen rakenne | Välttää hitsaus- tai moniosaisen liitosvirheen |
| Ohjattu paksuus | Auttaa säilyttämään välyksen liikkuvissa kokoonpanoissa |
| Purseet reunat | Vähentää häiriö- ja kokoonpanonkäsittelyriskiä |

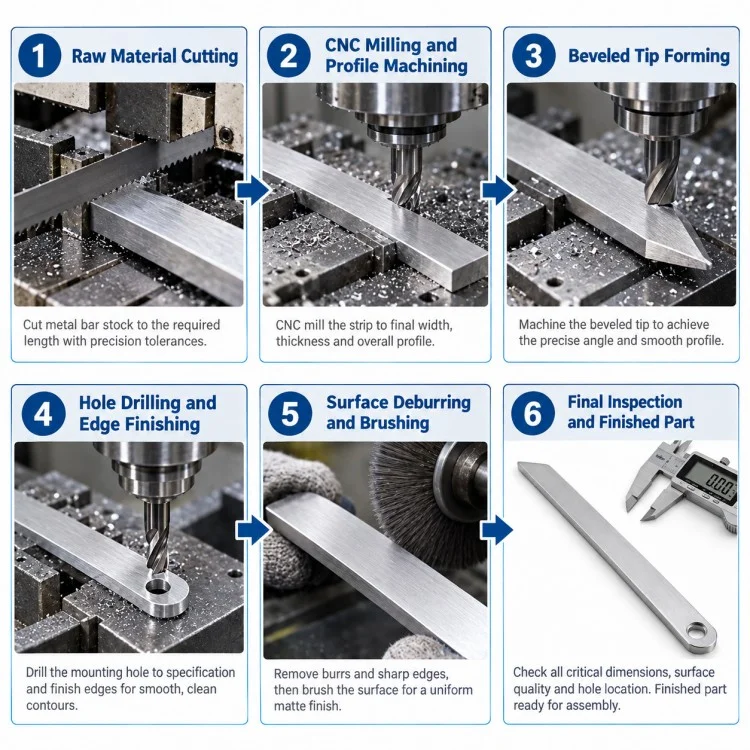

Tasaisen liitososan valmistus ei rajoitu yhteen koneistusmenetelmään. Reitti voidaan valita paksuuden, tarkkuuden, määrän ja reunan laatuvaatimusten mukaan.
| Valmistusvaihe | Pääohjauspiste |
| Piirustuskatsaus | Tarkista mitat, reiän sijainti ja toiminnalliset pinnat |
| Materiaalin valinta | Valitse materiaali kuormituksen ja ympäristön perusteella |
| Tyhjä valmistelu | Projektista riippuen CNC, laser tai vesisuihku |
| Profiilin työstö | Säädä leveyttä, pään muotoa ja ulkomuotoa |
| Tarkkuusporaus | Koneen kiinnitysreikä ja määrätty upotus tarvittaessa |
| Paksuuden säätö | Säilytä tasaisuus ja vaadittu leikkauspaksuus |
| Purseenpoisto | Poista terävät reunat ja koneistusjäysteet |
| Pinnan viimeistely | Levitä kiillotus, pinnoitus, passivointi tai muu viimeistely |
| Mittatarkastus | Tarkista pituus, leveys, reikä ja vertailumitat |
| Tasaisuuden tarkastus | Tarkista, kun se on määritelty piirustuksessa |
| Loppusiivous | Poista leikkausjäämät ja öljy |
| Pakkaus | Suojapakkaus lähetysvaatimusten mukaan |
Vakio-CNC-mitat ovat yleensä noin ±0,01 mm. Tiukemmat vaatimukset asennusrei'ille, reiän sijainnille tai liitosominaisuuksille voidaan arvioida yksilöllisesti. Sopivissa kappalegeometriassa ja työstöolosuhteissa tietyt ominaisuudet voivat saavuttaa laitteen kapasiteetin noin ±0,001 mm.
Voimme arvioida alumiiniseoksia, ruostumattomia teräksiä, hiili- ja seosteräksiä, messinkiä, kuparia ja muita vahvistettuja koneistettavia materiaaleja lujuuden, korroosionkestävyyden ja käyttötarpeiden mukaan.
Kyllä. Kokonaispituus, leveys, paksuus, asennusreiän halkaisija, pyöristetty pää, kulmakärki ja muu geometria voidaan valmistaa asiakkaan piirustusten mukaan.
Kyllä. Xiangxing Xin tukee piirustuspohjaisia CNC-prototyyppejä yhdestä kappaleesta alkaen, jolloin asiakkaat voivat tarkistaa sopivuuden ja toiminnan ennen erätuotantoa.
Ensimmäistä yhteistyötä varten näytehinta arvioidaan raaka-aineen ja koneistusvaikeuden mukaan. Sopivissa projekteissa sovitut näytemaksut voidaan hyvittää tai palauttaa myöhemmän tuotantotilauksen jälkeen.
PDF-, DWG- ja DXF-piirustuksia suositellaan mitoille ja toleransseille. Myös STEP-, IGES- ja SolidWorks-tiedostot hyväksytään. Ilmoita materiaali, määrä, pinnan viimeistely ja kriittiset toleranssivaatimukset aina kun mahdollista.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. tarjoaa lähde-tehdastuotantoa piirustuspohjaisille tarkkuusmetallikomponenteille yhdistämällä teknisen tarkastelun, prototyyppien koneistuksen, tarkastuksen ja toistuvan valmistuksen yhdessä työnkulussa.
Kaikki litteät vivuston osat eivät tarvitse samaa reittiä. Paksuuden, toleranssin ja määrän mukaan aihiot voidaan valmistaa CNC-työstyksellä, laserleikkauksella tai vesisuihkuleikkauksella ennen kriittisten ominaisuuksien viimeistelyä.
Vivusto-osien kohdalla tarkka reiän halkaisija ei yksin riitä. Reiän asento suhteessa vastakkaiseen päähän ja ulkoinen profiili voivat vaikuttaa suoraan mekanismin kulkuun, joten näitä suhteita voidaan käsitellä toiminnallisina tarkastuspisteinä.
Saatavilla olevia työstömateriaaleja ovat alumiiniseokset, ruostumaton teräs, hiiliteräs, seosteräs, messinki, kupari ja muut sopivat metallit, mikä helpottaa lujuuden, korroosionkestävyyden, painon ja kustannustavoitteiden yhdistämistä.
Yksiosainen prototyyppituotanto on tuettu piirustuspohjaisille osille, mikä on hyödyllistä suunnittelun varmentamiseen, mekaaniseen testaukseen ja sovituksen vahvistamiseen ennen suurempia tilauksia.

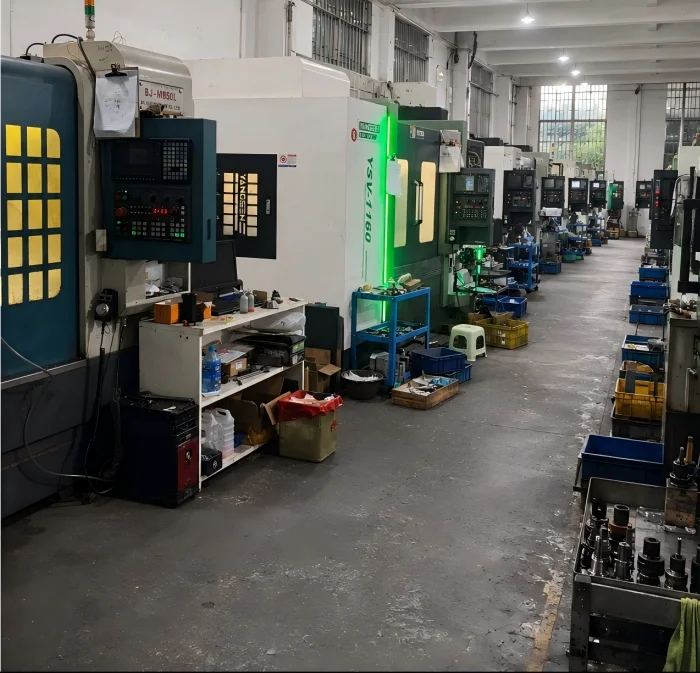

Xiamen Xiangxing Xin Industry and Trade Co, Ltd:llä on CNC-sorvaus, sorvaus-jyrsintä, 3-akselinen, 4-akselinen ja 5-akselinen koneistuskyky. Suuremmissa rotaatioprojekteissa kaksi CNC-sorvia pystyy käsittelemään noin 1500 mm:n sorvaushalkaisijan piirustustarkistuksen alaisena.
Tarkkuus-CNC-koneistettu litteä vivustovarsi voidaan valmistaa kontrolloiduilla työstöpisteillä ja toistuvilla tarkastuspisteillä prototyypin hyväksymisen jälkeen, mikä auttaa säilyttämään mittojen yhdenmukaisuuden seuraavissa erissä.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. toimii ISO 9001- ja IATF 16949 -laatujärjestelmien mukaisesti. Materiaalitodistukset, mittatarkastusraportit ja muut sovitut laatuasiakirjat voidaan laatia projektin vaatimusten mukaisesti.
