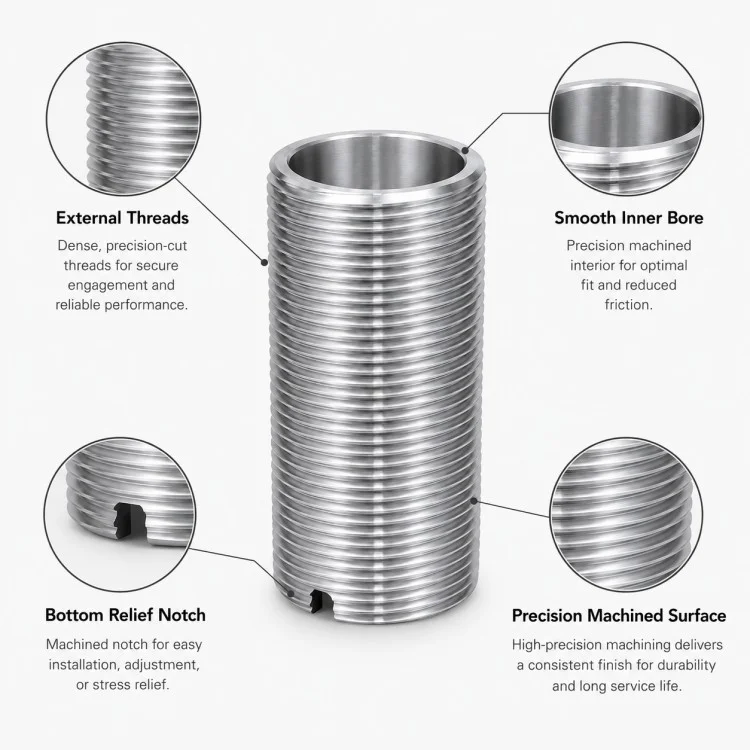

Xiangxing Xin, Precision CNC Machined External Threaded Sleeve valmistaja, valmistaa uroskierteisiä lieriömäisiä komponentteja mekaanisiin kiinnitys-, säätö-, asemointi- ja liitosjärjestelmiin. Rakenteessa yhdistyy sileä sisäreikä pitkällä ulkokierteisellä osalla, mikä mahdollistaa osan kytkeytymisen yhteen naaraskierteeseen säilyttäen samalla sisäisen kulkureiän tai paikantaa reiän.
Ulkokierteen halkaisija, nousu, kierteen pituus ja päädyn kevennys voidaan valmistaa hyväksytyn teknisen piirustuksen mukaan. Myös sisäporaus, päätypinnat ja sylinterimäiset vertailupinnat voidaan työstää liitosvaatimusten mukaan. Kohdistuslovi, asemapaikka tai muu toiminnallinen ominaisuus voidaan lisätä tarvittaessa asennusta, suuntaamista tai kokoonpanoa varten.
CNC-sorvaus soveltuu sylinterimäisen päägeometrian, porauksen, päätypintojen ja ulkokierteen tuottamiseen. Lisäjyrsintää voidaan käyttää urien, lovien tai ei-kiertoominaisuuksien kohdalla. Sovelluksesta riippuen voidaan arvioida ruostumaton teräs, hiiliteräs, alumiiniseos, messinki, kupari tai muut työstettävät metallit.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd.tukee piirustusten tarkistusta, prototyypin todentamista ja toista tuotantoa. Tärkeitä tarkastuskohteita voivat olla kierteen halkaisija, nousu, reiän koko, samankeskisyyteen liittyvät mitat, kokonaispituus ja liitäntäpinnat hyväksyttyjen teknisten asiakirjojen mukaisesti.
Mekaanisissa järjestelmissä, jotka vaativat pitkän kierteitetyn kytkentäalueen ja kompaktin sylinterimäisen liitäntärakenteen, tämä kierteitetty komponentti voidaan valmistaa todellisen laiterajapinnan ympärille sen sijaan, että se olisi rajoitettu vakiomittoihin.
| Parametri | Yksityiskohdat |
| Tuotteen nimi | Tarkkuus CNC-koneistettu ulkokierreholkki |
| Merkki | Xiangxing Xin |
| Yritys | Xiamen Xiangxing Xin Industry and Trade Co., Ltd. |
| Tuotetyyppi | Ulkoinen kierreholkki / uroskierreholkki |
| Rakenne | Ontto sylinterimäinen runko ulkokierteellä |
| Valmistus | CNC-sorvaus, kierteitys, poraus/poraus, valinnainen jyrsintä |
| Ulkohalkaisija | Asiakaspiirustuksen mukaan |
| Poran halkaisija | Asiakaspiirustuksen mukaan |
| Ulkoinen lanka | Vaadittujen eritelmien mukaan |
| Kierteen nousu | Asiakaspiirustuksen mukaan |
| Langan pituus | Asiakaspiirustuksen mukaan |
| Kokonaispituus | Asiakaspiirustuksen mukaan |
| Lopetusominaisuus | Viiste / Relief / Kohdistuslovi tarpeen mukaan |
| Materiaali | Piirustuksen ja sovelluksen mukaan |
| Toleranssi | Toiminnallisten vaatimusten mukaan |
| Pintakäsittely | Koneistettu viimeistely tai määrätty käsittely |
| Sovellus | Mekaaninen liitäntä, sijoittelu, säätö, teollinen kokoonpano |
| Tuotantotyyppi | Piirustuspohjainen / näytepohjainen |
| MOQ | Vahvistettava |
| Toimitusaika | Vahvistettu piirustustarkistuksen jälkeen |
| Tarkastus | Hyväksytyn teknisen piirustuksen mukaan |

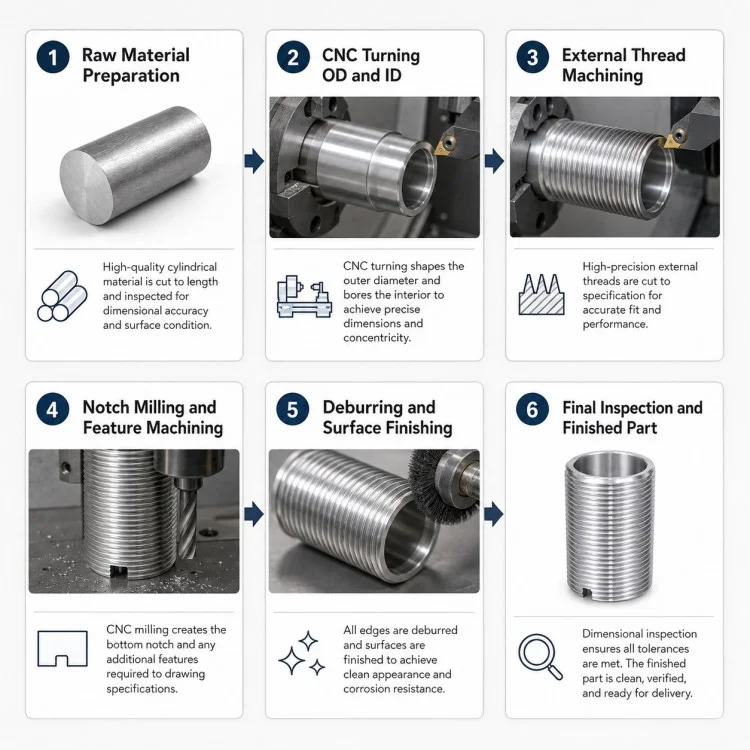

| Prosessivaihe | Kuvaus |
| Piirustuskatsaus | Vahvista kierre-, reikä-, pituus-, toleranssi- ja liitosvaatimukset |
| Materiaalin valmistelu | Valmistele sopiva tanko tai putkimainen materiaali |
| CNC-sorvaus | Koneen ulkohalkaisija, päätypinnat ja sylinterimäiset referenssit |
| Poran koneistus | Poraa, poraa tai viimeistele sisäreikä |
| Ulkoinen langoitus | Valmista tarvittava kierteen halkaisija, nousu ja pituus |
| Relief / päätytyöstö | Täydellinen kierteen kevennys, viisteet ja päätysiirrokset |
| Urojen / lovien jyrsintä | Tarvittaessa koneen paikannuslovi tai muut ei-kiertoominaisuudet |
| Purseenpoisto | Poista purseet ja terävät reunat |
| Pinnan viimeistely | Käytä määritettyä viimeistelyä materiaalin ja käyttökohteen mukaan |
| Tarkastus | Tarkista kierteen mitat, poraus, pituus ja liitospinnat |
| Puhdistus & Pakkaus | Puhdista ja suojaa valmiit osat ennen toimitusta |
Tarkkuus-CNC-koneistettu ulkokierreholkki soveltuu projekteihin, joissa vaaditaan erityistä kierrekytkentää, porausmittoja ja asennusominaisuuksia, joita tavalliset kierreholkit eivät välttämättä tarjoa.
| Vertailukohde | Xiangxing Xin koneistettu ratkaisu | Normaali kierreholkki |
| Ulkoinen lanka | Valmistettu projektipiirustuksen mukaan | Rajoitettu saatavilla oleviin vakiokokoihin |
| Langan pituus | Säädettävissä todellisen sitoutumistarpeen mukaan | Yleensä kiinteä |
| Sisäinen poraus | Räätälöity parittelukomponentin mukaan | Vakioreiän koko |
| Kokonaispituus | Valmistettu varsinaiseen asennustilaan | Rajoitetut luettelomitat |
| Lovi / ura | Voidaan lisätä kokoonpanotarpeen mukaan | Usein ei saatavilla |
| Materiaali | Valitaan projektin ehtojen mukaan | Yleensä rajoitetaan vakiolaatuihin |
| OEM-sopeutuvuus | Soveltuu erityisiin mekaanisiin liitäntöihin | Käytetään pääasiassa yleiseen kokoonpanoon |
Kyllä. Kierteen halkaisija, nousu, kierteen muoto ja tehollinen pituus voidaan valmistaa hyväksytyn piirustuksen mukaan.
Kyllä. Poran halkaisija, syvyys ja vastaavat liitosmitat voidaan valmistaa todellisen kokoonpanorakenteen mukaan.
Kyllä. Lovien leveys, syvyys, sijainti ja muoto voidaan säätää toiminnallisten vaatimusten mukaan.
Ruostumaton teräs, hiiliteräs, alumiiniseos, messinki, kupari ja muut työstettävät metallit voidaan arvioida sovelluksen mukaan.
Anna piirustus tai 3D-malli, materiaali, kierrespesifikaatio, määrä, toleranssit, pintavaatimukset ja sovellustiedot.
Kyllä. Prototyyppituotanto voidaan arvioida, kun piirustus- ja koneistusvaatimukset on vahvistettu.
Kierteen halkaisija, nousu ja liitostila voidaan tarkastaa määritellyn kierrestandardin ja hyväksyttyjen teknisten vaatimusten mukaisesti.
Epätyypillisille kierrekomponenttiprojekteilleXiangxing Xintarjoaa suoraa tehdastuotantoa Precision CNC -koneistetun ulkokierteisen holkin kautta Xiamen Xiangxing Xin Industry and Trade Co., Ltd.:n kautta ja tukee teknistä koordinointia piirustustarkastelusta toistuvaan valmistukseen.
Kierretiedot, porauksen mitat, kokonaispituus, toleranssit ja liitosvaatimukset voidaan vahvistaa suoraan koneistustiimin kanssa.
2D-piirustuksia, 3D-malleja ja fyysisiä näytteitä voidaan käyttää epästandardien sylinterimäisten kierrekomponenttien kehittämiseen.
Ulkokierteitys, poraus, päätytyöstö ja lisäura- tai lovijyrsintä voidaan koordinoida yhden valmistusprojektin sisällä.
Materiaalit voidaan arvioida mekaanisen lujuuden, korroosionkestävyyden, kulumisolosuhteiden, johtavuuden ja käyttöympäristön perusteella.
Xiangxing Xin tukee prototyypin alustavaa todentamista ja sitä seuraavaa toista valmistusta, kun kriittiset mitat ja tekniset vaatimukset on vahvistettu.
Kierteen kiinnitys, poraussovitus, asennuspituus ja paikannusominaisuudet voidaan tarkistaa ennen koneistusta, jotta komponentti vastaa paremmin todellista liitosrakennetta.
