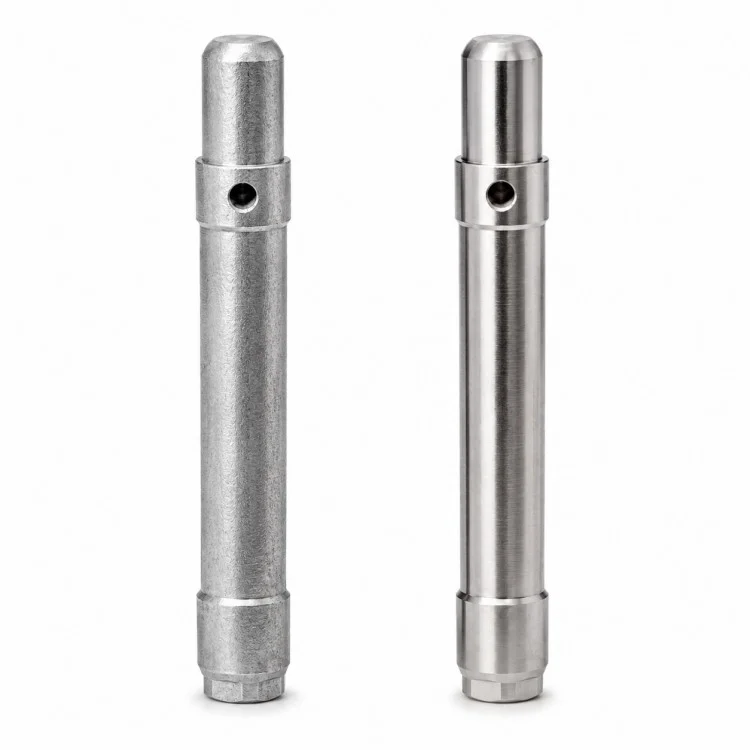

Xiangxing Xin valmistaa tarkkuus-CNC-koneistettua ristiporattua porrastettua akselia OEM-ostajalle suorana valmistajana keskittyen kokoonpanoon vaikuttaviin mittasuhteisiin sen sijaan, että käsittelisi jokaista ominaisuutta itsenäisesti. Pitkä keskiosa muodostaa ensisijaisen lieriömäisen referenssin, kun taas porrastettuja olakkeita ja päätyhalkaisijoita voidaan käyttää paikannukseen, tukemiseen tai liittämiseen asiakkaan suunnittelun mukaan.
Yhden porrastetun osan lähelle on sijoitettu poikittaisreikä. Laitesuunnittelusta riippuen tällaista ominaisuutta voidaan käyttää tapissa, lukituselementissä, kiinnityspisteessä tai muussa mekaanisessa liitännässä; sen todellisen toiminnan tulisi noudattaa asiakkaan piirustusta eikä olettaa sitä tuotannon aikana.
Pitkien akselikomponenttien osalta prosessin suunnittelussa on otettava huomioon myös kokonaispituuden, tapin halkaisijoiden, olakkeiden asemien ja reiän sijainnin välinen suhde. Sopivat sorvaussarjat, tukimenetelmät ja toissijaiset poraustoimenpiteet valitaan geometrian mukaan, jotta tärkeät liitosalueet pysyvät oikein suhteessa pääkiertopisteeseen.

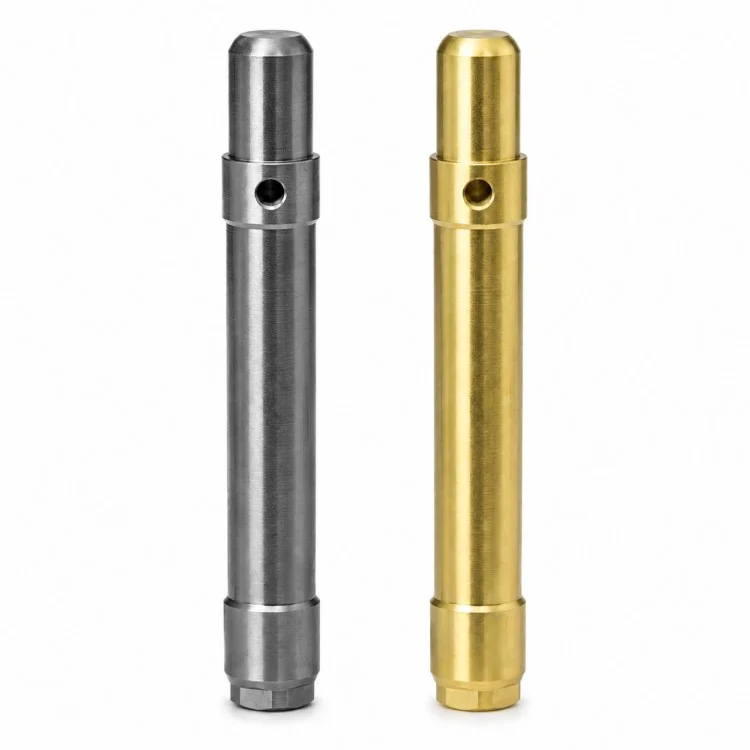

Materiaalivalinta voidaan sovittaa lujuus-, kulumis-, korroosio- ja painovaatimusten mukaan. Ruostumaton teräs, hiiliteräs, seosteräs, alumiiniseos, messinki tai muut työstettävät metallit voidaan harkita, jos ne ovat teknisesti sopivia. Lämpökäsittelyä, hiontaa, pinnoitusta tai muita toissijaisia prosesseja käytetään vain teknisen eritelmän vaatiessa.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd.voi sisältää akselin halkaisijan, hartioiden etäisyyden, poikkireiän sijainnin, päätyominaisuudet ja kriittiset liitosmitat tarkastussuunnitelmassa. Tämä lähestymistapa sopii epätyypillisiin laiteprojekteihin, joissa luotettava mekaaninen sovitus on tärkeämpää kuin pelkkä yleisen luettelon akselin sovittaminen.
Eri akselin halkaisijat ja olakkeet voidaan integroida yhdeksi komponentiksi, mikä mahdollistaa useiden paikannus- ja liitosalueiden koordinoinnin samassa pyörivässä rungossa.
Poikittaisreikä voidaan sijoittaa sen suhteen mukaan, että se on suhteessa läheiseen olakkeen ja akselin peruspisteeseen, mikä on tärkeää, kun reikä osallistuu kiinnitykseen, lukitsemiseen tai kokoamiseen.
Pitkät lieriömäiset komponentit vaativat huomiota tukemiseen, työstöjärjestykseen ja mittasuhteisiin sen sijaan, että vain käännetään kutakin halkaisijaa erikseen.

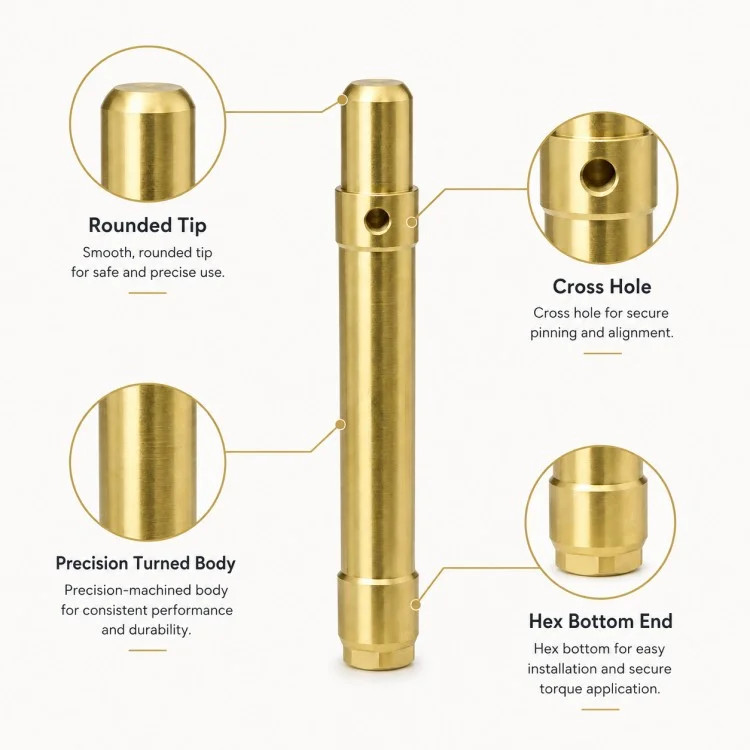

Viisteitä, halkaisijaltaan pienennettyjä, litteitä tai muita päätyrakenteita voidaan liittää liitoslaitteiston ja asennustavan mukaan.

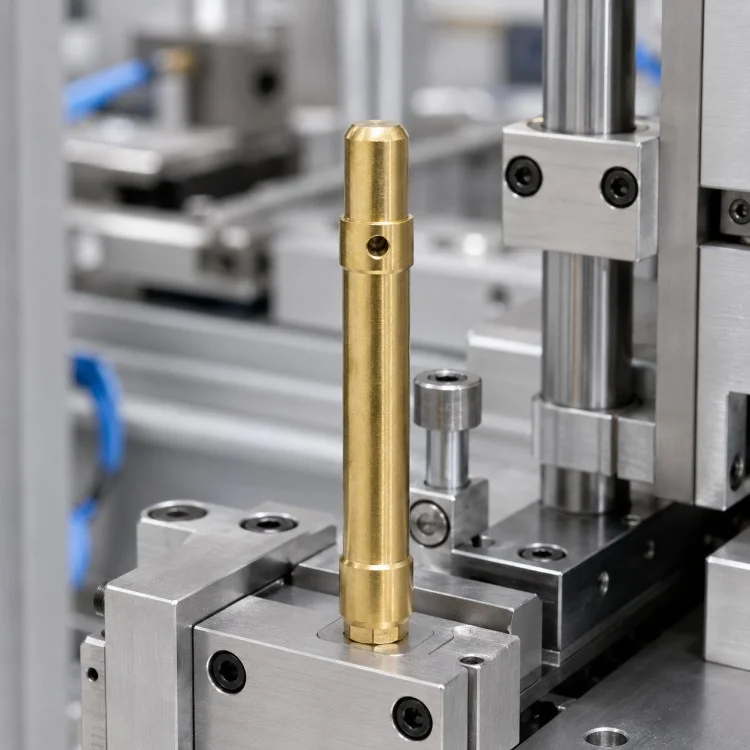

Mitat määritellään varsinaisen kokoonpanorajapinnan ympärillä, joten komponentti soveltuu epästandardeihin koneisiin, joissa luettelon akselit eivät vastaa vaadittua geometriaa.
Tarkkuus-CNC-koneistetun poikkiporatun porrastetun akselin valmistaminen edellyttää, että sorvauksen peruspiste ja poikittaispiirre suunnitellaan yhdeksi koneistusjärjestelmäksi toisiinsa liittymättömien operaatioiden sijaan.

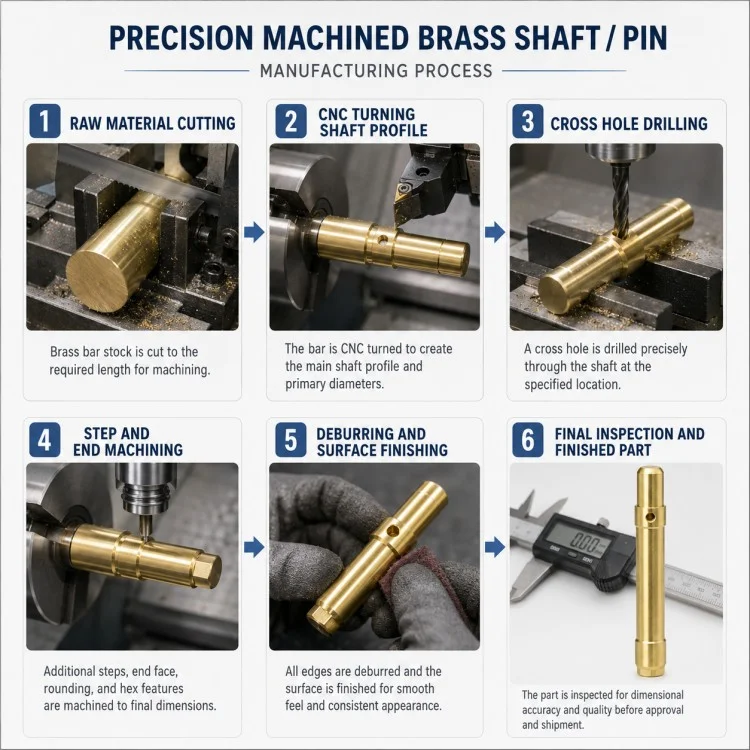

| Prosessivaihe | Pääohjauspiste |
| Piirustuskatsaus | Tunnista tapit, olkapäät, ristireikä ja kriittiset liitosmitat |
| Raaka-aineen valmistus | Valitse sopiva tankovarasto ja koneistusvara |
| Keskipisteen / peruspisteen valmistelu | Luo vakaat referenssit pitkän akselin koneistukseen |
| Karkea Kääntö | Muotoile päähalkaisijat ja porrastettu geometria |
| Puolivalmis sorvaus | Tarkenna päiväkirjoja, olkapäitä ja päätyosia |
| Poikkireiän työstö | Poraa tai koneista poikittaispiirre määritellyssä kohdassa |
| Lopeta ominaisuuden koneistus | Täydelliset viisteet, pienennetyt profiilit tai muu määritelty geometria |
| Valinnainen lämpökäsittely | Käytetään vain, kun materiaalin ominaisuudet tai kovuus sitä edellyttävät |
| Viimeistele sorvaus / hionta | Viimeistele kriittiset päiväkirjat, kun se on määritetty |
| Purseenpoisto | Poista purseet reikien, hartioiden ja reunojen ympäriltä |
| Lopputarkastus | Tarkista halkaisija, etäisyys, poikkireiän sijainti ja liitosmitat |
| Puhdistus ja suojaus | Valmistele valmiit komponentit lähetystä varten |
| Vertailukohde | Piirustuspohjainen koneistettu akseli | Vakioakseli / tappi |
| Akselin halkaisijat | Useat halkaisijat voivat seurata todellista kokoonpanoa | Yleensä rajoitetaan vakiogeometriaan |
| Olkapään asento | Määritelty laiteasettelun mukaan | Korjattu katalogisuunnittelulla |
| Risti aukko | Sijainti ja halkaisija voivat seurata piirustusta | Usein ei saatavilla tai standardoitu |
| Loppugeometria | Voi sisältää tiettyjä siirtymiä ja ominaisuuksia | Rajoitetut vaihtoehdot |
| Pariutuvat pinnat | Tuotettu todellisten kytkettyjen komponenttien ympärille | Suunniteltu yleiseen käyttöön |
| Materiaalin reitti | Valitaan työolosuhteiden mukaan | Yhteiset standardiluokat |
| Sovellus | Epätyypilliset OEM-koneet | Yleinen mekaaninen käyttö |
Kyllä. Reiän halkaisija, aksiaalinen sijainti ja suhde läheiseen olakkeeseen voivat seurata hyväksyttyä piirustusta.
Kyllä. Useita tappeja, olakkeita ja porrastettuja osia voidaan työstää vaadittujen liitosrajapintojen mukaan.
Ei. Hionta riippuu toleranssista, pinnan viimeistelystä, istuvuudesta ja toiminnallisista vaatimuksista. Se tulisi lisätä vain, jos se on teknisesti välttämätöntä.
Kyllä. Laitesuunnittelun mukaan voidaan valmistaa viisteitä, pienennettyjä halkaisijoita, litteitä tai muita päätypiirteitä.
2D-piirustus tai 3D-malli on edullinen, materiaalin, määrän, toleranssien, pintavaatimusten ja kriittisten pariutumisalueiden tietojen kanssa.
Kyllä, insinööritarkastuksen alainen. Materiaalimuutokset voivat vaikuttaa koneistukseen, lujuuteen, kulumiskäyttäytymiseen ja jälkikäsittelyyn.
Tämä riippuu sovelluksesta, mutta tapin halkaisijat, hartioiden etäisyys, poikkireiän sijainti ja liitosalueet ovat yleensä tärkeitä tämäntyyppisissä akselissa.
Pitkiin epästandardiakseliprojekteihin,Xiamen Xiangxing Xin Industry and Trade Co., Ltd.käyttää Xiangxing Xin -valmistuslähestymistapaa tukeakseen tarkkuus-CNC-koneistettua ristiporattujen porrastettujen akselien tuotantoa prosessin tarkastelusta toistuviin tilauksiin.
Koneistusreitti voidaan rakentaa pääakselin referenssin ympärille siten, että tapit, olakkeet ja poikittaispiirteet ohjataan toisiinsa liittyvinä toiminnallisina geometriana.
Prosessin järjestys ja työskentely voidaan valita akselin pituuden ja halkaisijan suhteiden mukaan sen sijaan, että käytettäisiin samaa asetusta, jota käytetään lyhyille sylinterimäisille osille.
Sorvaus- ja poikittaisrei'itykset voidaan suunnitella yhdessä, jotta voidaan vähentää tarpeettomia peruspisteen muutoksia tuotannon aikana.
Kriittiset istuvuusalueet, olakkeet, reikien sijainnit ja päätyrakenteet voidaan tunnistaa ennen tuotantoa, joten tarkastustyö keskittyy mittoihin, jotka todella vaikuttavat kokoonpanoon.
Kun uusi osa on varmennettu, vahvistetut prosessitiedot voidaan siirtää myöhempään toistuvaan valmistukseen sen sijaan, että rakennettaisiin tekninen reitti uudelleen nollasta.
Xiangxing Xinvoi koordinoida sorvausta, porausta, valinnaista jyrsintää, lämpökäsittelyä, hiontaa ja pinnan viimeistelyä tietyn akselirakenteen mukaan.
