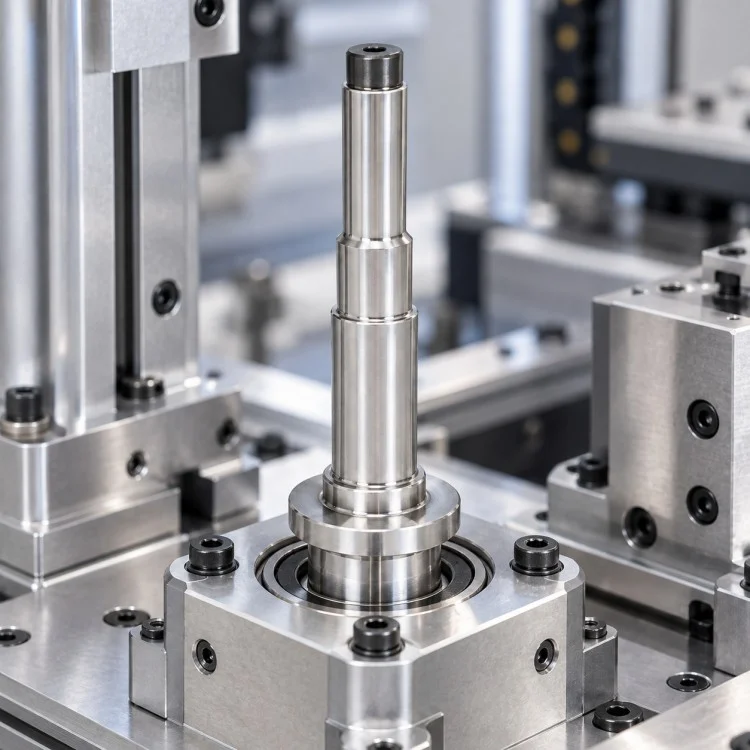

Tarkkuus CNC-koneistettu laipallinen porrastettu akseli

OEM-valmistajille Xiangxing Xin on tarkkuus-CNC-koneistettu laipallinen porrastettu akselivalmistaja, joka keskittyy akseleihin, joissa useiden halkaisijoiden ja aksiaalisten referenssien on toimittava yhdessä. Sen sijaan, että käytettäisiin yhtä jatkuvaa lieriömäistä pintaa, komponentti yhdistää useita tappeja, siirtymäolakkeita ja kiinteän laipan, jotta erilaiset liitososat voidaan sijoittaa määritettyihin paikkoihin samalla pyörimisakselilla.

Laippa on erityisen tärkeä tässä rakenteessa. Se voi toimia aksiaalipysäyttimenä, asennusreferenssinä tai erotuspisteenä kahden kokoonpanoalueen välillä laitteen suunnittelusta riippuen. Sen pinta-asentoa ja paksuutta on siksi tarkasteltava yhdessä viereisten akselin halkaisijoiden kanssa sen sijaan, että niitä tarkastetaan erillisenä ulkoisena ominaisuutena.

Useita porrastettuja osia on jaettu akselin pituudelle. Näillä alueilla voi olla erilaiset sovitusvaatimukset, mikä tarkoittaa, että yksi tappi voisi toimia paikannuspintana, kun taas toinen osa tarjoaa vain välystä tai rakenteellista tukea. Lopullisten toleranssien tulee näin ollen noudattaa kunkin asiakkaan piirustuksessa esitetyn halkaisijan todellista toimintaa.

Tämän tyyppisten osien prosessisuunnittelu alkaa tavallisesti vakaalla sorvauspisteellä. Karkea ja viimeistelysorvaus on järjestetty tappijärjestyksen, olkapäiden asemien ja laippapintojen ympärille. Jos tiukempia kulkusovituksia tai pintavaatimuksia on määritelty, valitut lieriömäiset alueet voidaan viimeistellä tai hioa lisää pääsorvauksen jälkeen.

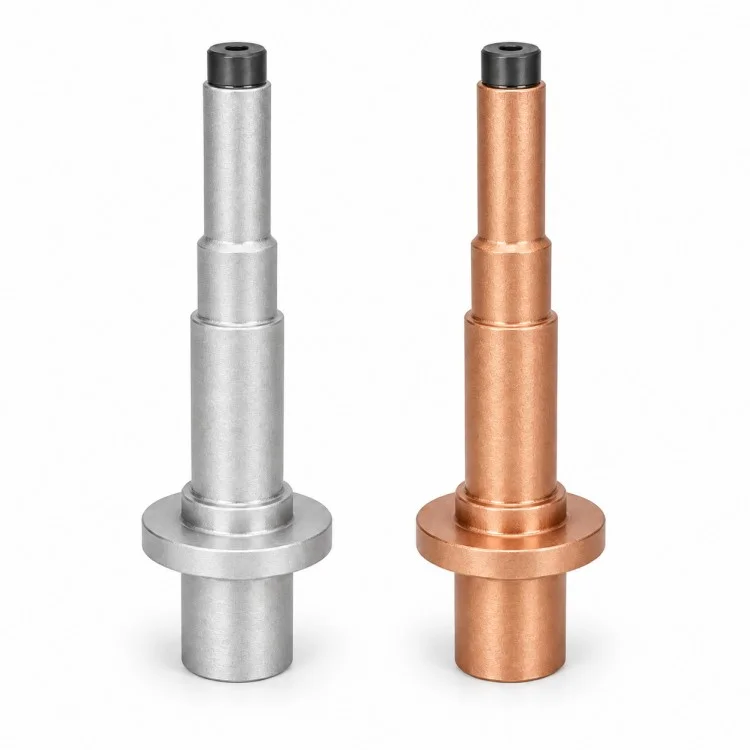

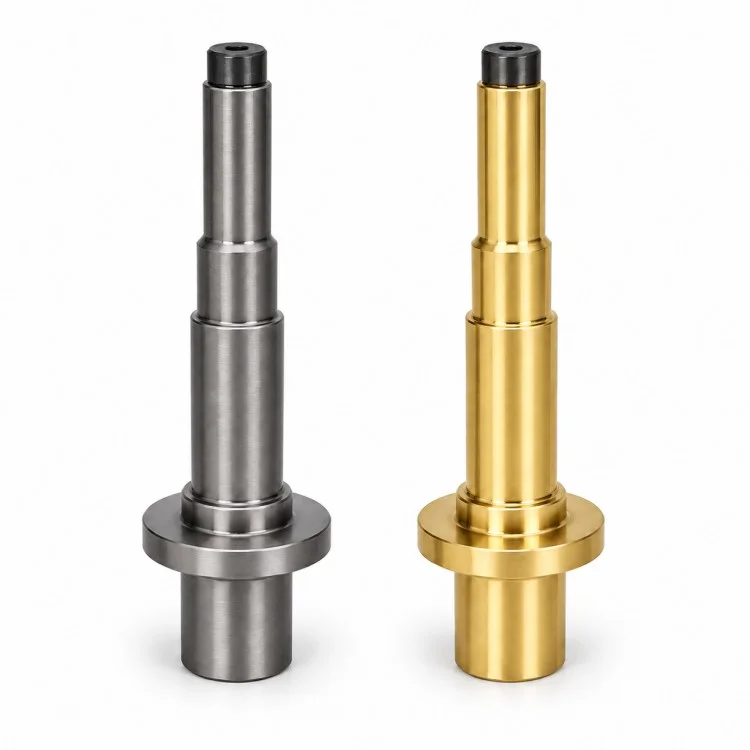

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.voi valmistaa tämän tyyppisiä akselia sopivista alumiiniseoksista, ruostumattomista teräksistä, hiili-/seosteräksistä, messingistä ja muista vahvistetuista työstettävistä materiaaleista. Tarkastuksessa voidaan keskittyä halkaisijan siirtymiin, aksiaalisiin etäisyyksiin, laippapintoihin, kokonaispituuteen ja muihin mittoihin, jotka vaikuttavat suoraan asennukseen ja mekaaniseen kohdistukseen.

Tekniset tiedot

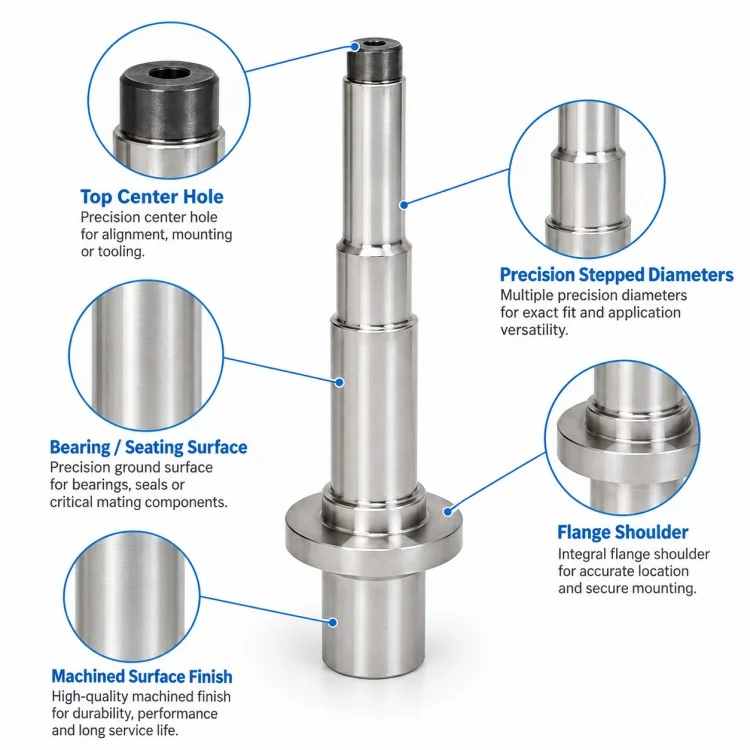

Tuotteen ominaisuudet

Toiminnalliset halkaisijat yhden yhtenäisen akselin sijaan

Akselin eri osille voidaan määrittää eri halkaisijat ja sovitusvaatimukset, jolloin yksi komponentti voi liittyä useisiin yhteensopiviin osiin.

Integroitu aksiaalinen laippa

Laippa luo positiivisen aksiaalisen referenssin ilman erillistä kaulusta malleissa, joissa integroitu pysäytin on edullinen.

Selkeästi määritellyt olkapääsiirtymät

Useat olakkeet erottavat toiminnalliset tapit ja auttavat määrittämään laakerien, holkkien tai muiden sylinterimäisten komponenttien asennusasennon.

Pitkittäismittojen ohjaus

Tarkkuus-CNC-koneistetun laipallisen porrastetun akselin kohdalla hartioiden ja laipan väliset aksiaaliset etäisyydet voivat olla yhtä tärkeitä kuin yksittäiset halkaisijat, koska nämä mitat määräävät, missä yhteenliittyvät osat sijaitsevat asennuksen jälkeen.

Valikoiva tarkkuus

Vain tarkkoja sovituksia vaativat pinnat tarvitsevat tiukempaa hallintaa, kun taas ei-kriittiset rakennealueet voivat noudattaa asianmukaisia ​​yleistoleransseja.

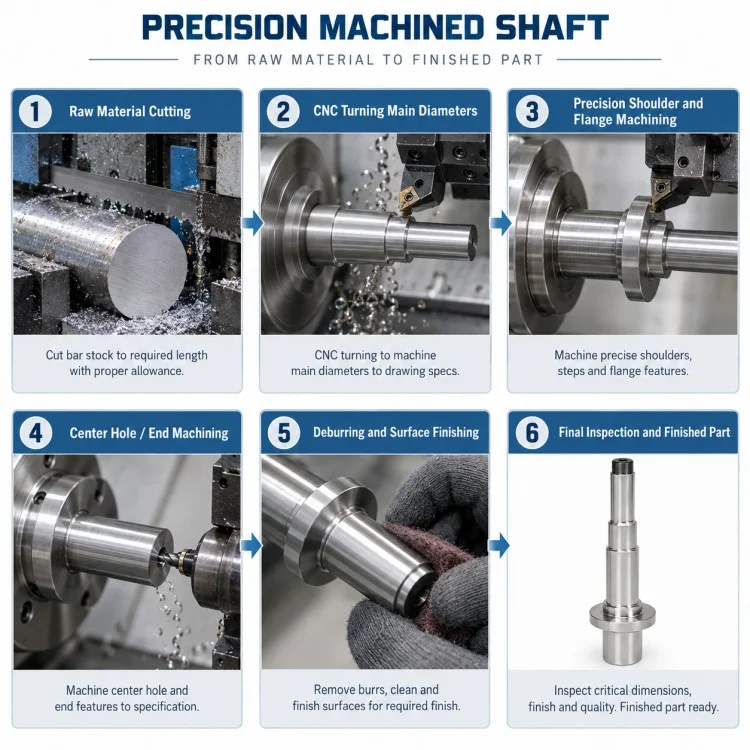

Valmistusprosessi

FAQ

Q1: Voiko jokaisella porrastetulla halkaisijalla olla erilainen toleranssi?

Kyllä. Toleranssit voidaan määrittää kunkin akselin toiminnan mukaan sen sijaan, että sovellettaisiin yhtä toleranssia koko akselille.

Q2: Voidaanko laipan asentoa ohjata kriittisenä aksiaalimitana?

Kyllä. Kun laippa määrittää kokoonpanoasennon, sen pinnan sijaintia voidaan pitää keskeisenä vertailumitana.

Q3: Voidaanko laakeritapit hioa kääntämisen jälkeen?

Kyllä, kun piirustus vaatii sovituksen tai pintakäsittelyn, joka tekee hiomisesta sopivaa.

Q4: Voidaanko akseli valmistaa yhdestä kiinteästä kappaleesta?

Mikäli asiakkaan piirustus ja materiaalireitti sopivat, voidaan porrastettu akseli ja laippa valmistaa yhtenä kokonaisuutena.

Q5: Mitkä tiedot auttavat sinua lainaamaan tätä osaa tarkasti?

Hyödyllisimmät tiedot sisältävät kaikki akselin halkaisijat, aksiaalipituudet, laipan mitat, sovitustoleranssit, pinnan karheuden, materiaalin, lämpökäsittelyn ja tilausmäärän.

Q6: Tarvitsevatko kaikki porrastetut osat saman pintakäsittelyn?

Ei. Laakereiden istukkailla, kohdistustappien ja yleisten rakennepintojen karheusvaatimuksilla voi olla erilaisia ​​toiminnan mukaan.

Q7: Voiko prototyyppejä valmistaa ennen erätilauksia?

Kyllä. Prototyyppimääriä voidaan käyttää avainten sopivuuden ja kokoonpanon mittojen tarkistamiseen ennen toistamista.

Suorat tehtaan edut

Monivaiheisissa akseliprojekteissa Xiamen Xiangxing Xin Industry and Trade Co., Ltd. tarjoaa Xiangxing Xinin suoraa valmistustukea tarkkuus-CNC-koneistetulle laipalliselle porrastetulle akselille teknisestä tarkastuksesta tarkastukseen ja toistamiseen asti.

Vahva sorvaus- ja jyrsintäominaisuus

Tehdas yhdistää CNC-sorvaus- ja sorvausjyrsinlaitteet mahdollistaen akselipohjaisten geometrioiden ja muiden ei-kiertoyksityiskohtien koordinoinnin osasuunnittelun mukaan.

Käytännön toleranssien jako

Sen sijaan, että koko komponentille pakotettaisiin tarpeettoman tiukat toleranssit, tekninen tarkastelu voi tunnistaa todelliset laakeripesät, paikantaa tapit ja aksiaaliset vertailupinnat ennen koneistusta.

Kriittinen pintatarkastus

CMM, korkeusmittaus, karkeustarkastus, mikrometrit ja muut tarkastuslaitteet voidaan valita todellisen mittavaatimuksen mukaan.

Tuki prototyypeistä tuotantoon

Yksiosaisia ​​prototyyppitilauksia voidaan hyväksyä, jolloin uudet akselimallit voidaan todentaa ennen siirtymistä tavallisiin tuotantomääriin.

Toissijaiset prosessit saatavilla

Kun piirustus niitä vaatii, lämpökäsittely, pintakäsittely ja niihin liittyvät ulkoistetut prosessit voidaan koordinoida valmistusreitin sisällä.

Vakaa toistotilauksen viite

Kun kriittiset mitat ja toiminnalliset pinnat on vahvistettu, prosessi- ja tarkastuspisteet voidaan säilyttää myöhempää tuotantoa varten, mikä auttaa parantamaan erien välistä toistettavuutta.
