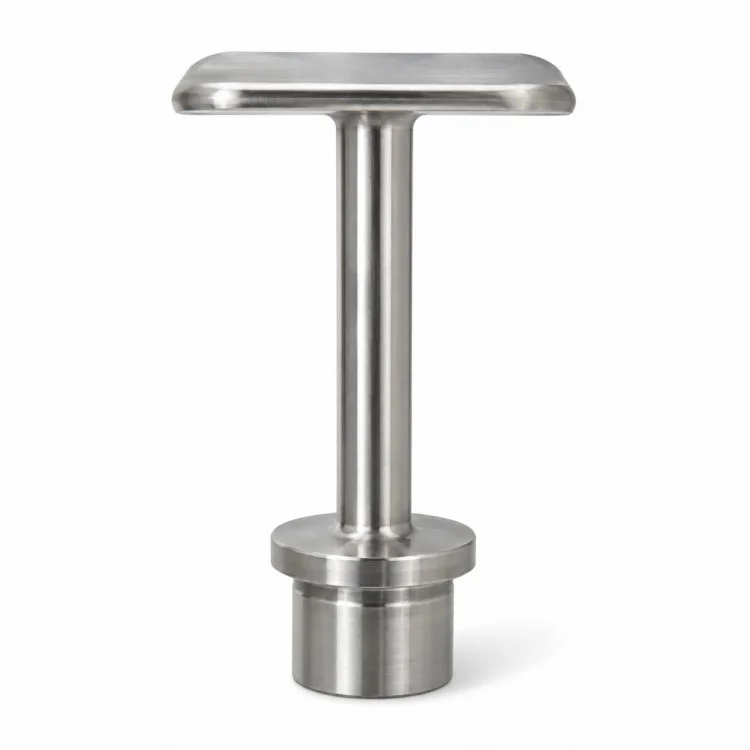

Xiangxing Xinon CNC-koneistettujen T-pään porrastettujen akselikomponenttien toimittaja räätälöityihin mekaanisiin kokoonpanoihin. Suunnittelussa yhdistyvät leveä suorakaiteen muotoinen pää, kapea pyöreä varsi ja porrastettu sylinterimäinen pää. Pyöristetyt pään reunat ja osien väliset siirtymät voidaan määrittää sovitusrakenteen ja käsittelyvaatimusten mukaan.
Räätälöinti keskittyy pään, varren, olkapään ja päädyn halkaisijan väliseen suhteeseen. Asiakkaat voivat määrittää kokonaispituuden, pään suunnan, hartioiden asennon, siirtymäsäteet ja mitat, jotka ohjaavat kokoonpanon istuvuutta. Kaikki vaadittavat kierteet, reiät tai lisäominaisuudet tulee tunnistaa piirustuksessa tarkastelua varten.
Valmistusreitti valitaan materiaalin, geometrian, määrän ja viimeistelyn arvioinnin jälkeen. Näkyvillä pinnoilla ja sovituspinnoilla voi olla erilliset hyväksymiskriteerit, jotka auttavat säilyttämään vaaditun ulkonäön ja hallitsemaan toiminnallisia mittoja.
| Parametri | Kuvaus |
| Tuotteen rakenne | Suorakulmainen T-pää, pyöreä varsi, pyöreä olkapää ja lieriömäinen pää |
| Materiaalivaihtoehdot | Ruostumaton teräs, alumiiniseos, messinki, kupari, hiiliteräs tai seosteräs, teknisen tarkastuksen alainen |
| Kokonaispituus | Räätälöity piirustukseen |
| Pään mitat | Pituus, leveys, paksuus ja kulmasäteet asiakkaan määrittelemät |
| Varren halkaisija | Räätälöity rakenne- ja kokoonpanovaatimusten mukaan |
| Olkapää/päädyn mitat | Halkaisija, paksuus, pituus ja sovitussovitus määritellään piirustuksessa |
| Geometriset vaatimukset | Suoruus, koaksiaalisuus, kohtisuoraisuus ja pään suuntaus määritetyllä tavalla |
| Koneistustoleranssi | Vahvistettu yksittäisten ominaisuuksien osalta piirustustarkistuksen jälkeen |
| Valmistusreitti | CNC-sorvaus ja jyrsintä; aihion valmistus- ja kokoonpanomenetelmä arvioitu projektikohtaisesti |

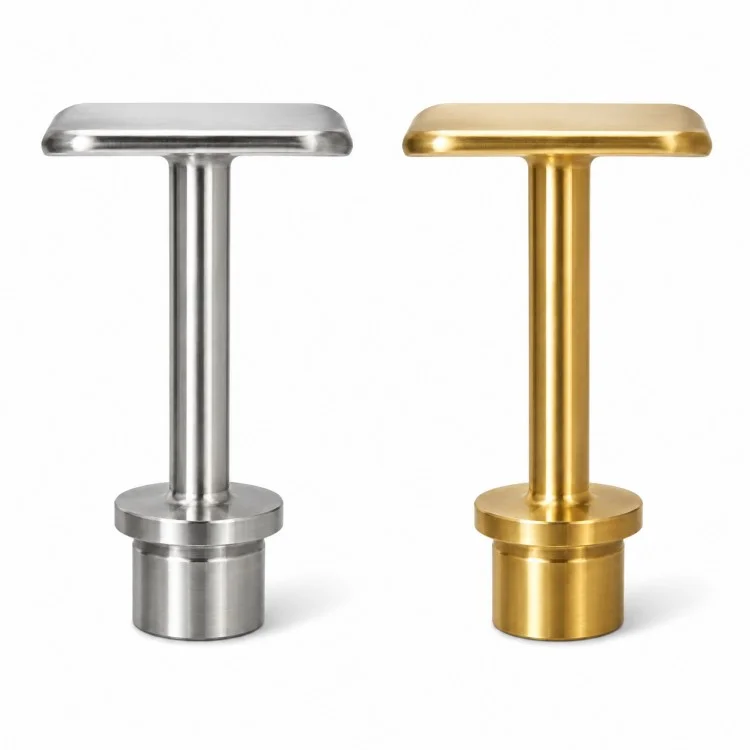

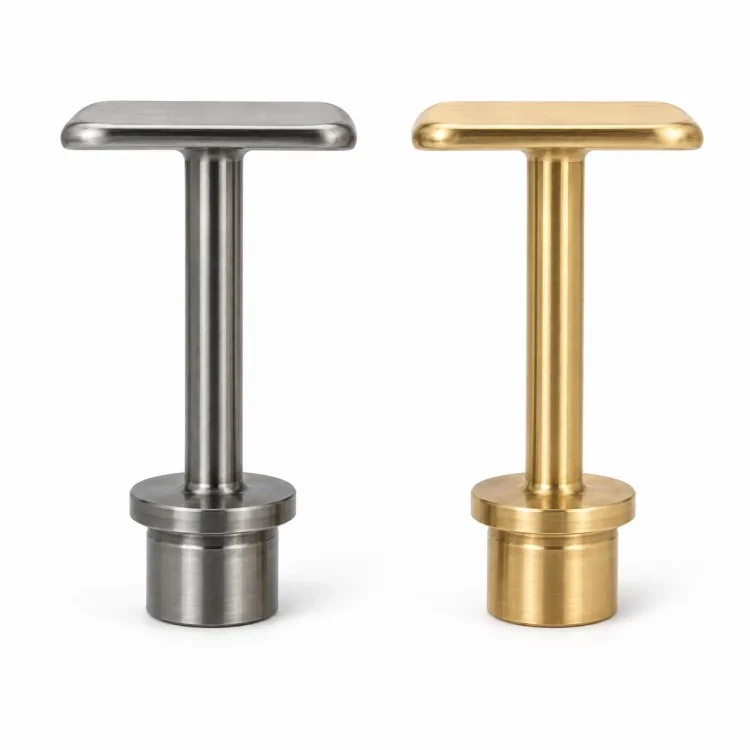

| Pinta-asetukset | Koneistettu, kiillotettu, puhallettu tai pinnoitettu viimeistely materiaalien yhteensopivuuden mukaan |
| Edge ehdot | Purseenpoisto, viisteet ja siirtymäsäteet määritellyt |
| Tarkastus | Mitta-, geometria- ja ulkonäkötarkastukset sovittujen vaatimusten mukaisesti |
| Tilaa tuki | Näytteet, pienet erät ja toista tuotanto |

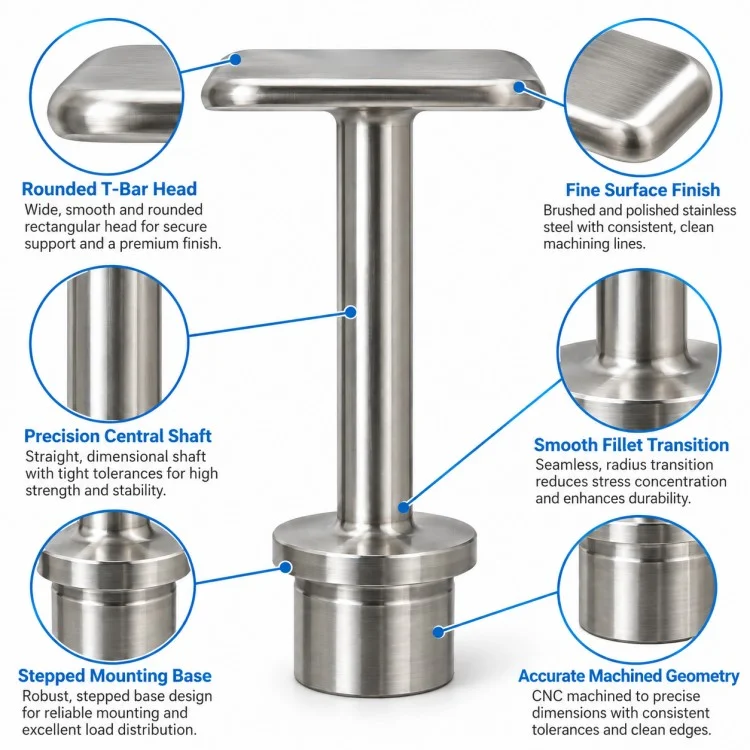

Pitkänomainen pää tarjoaa leveämmän käyttöliittymän kuin varsi. Sen ääriviivat, reunasäteet ja suunta voidaan säätää vastaamaan ympäröivää kokoonpanoa.
Halkaisijan muutos luo määritellyn olkapään pinnan. Kun sitä käytetään kokoonpanon peruspisteenä, sen sijainti ja kohtisuora voidaan määrittää suhteessa akselin akseliin.
Varren halkaisija ja pituus voidaan sovittaa käytettävissä olevan asennustilan mukaan. Suoruus- ja pintavaatimukset tulee määritellä käyttötarkoituksen mukaan.

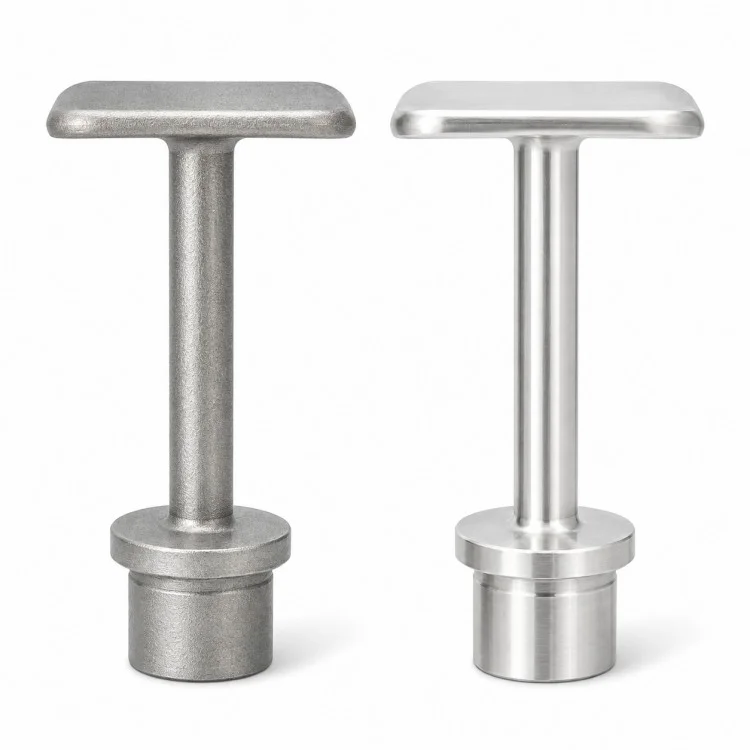

Paljatuille pinnoille voidaan määrittää visuaaliset hyväksymiskriteerit, kun taas yhteensopivuushalkaisijat ja olkapinnat ohjataan piirustukseen. Viimeistelyvarat huomioidaan silloin, kun pinnoitteet vaikuttavat istuvuuteen.

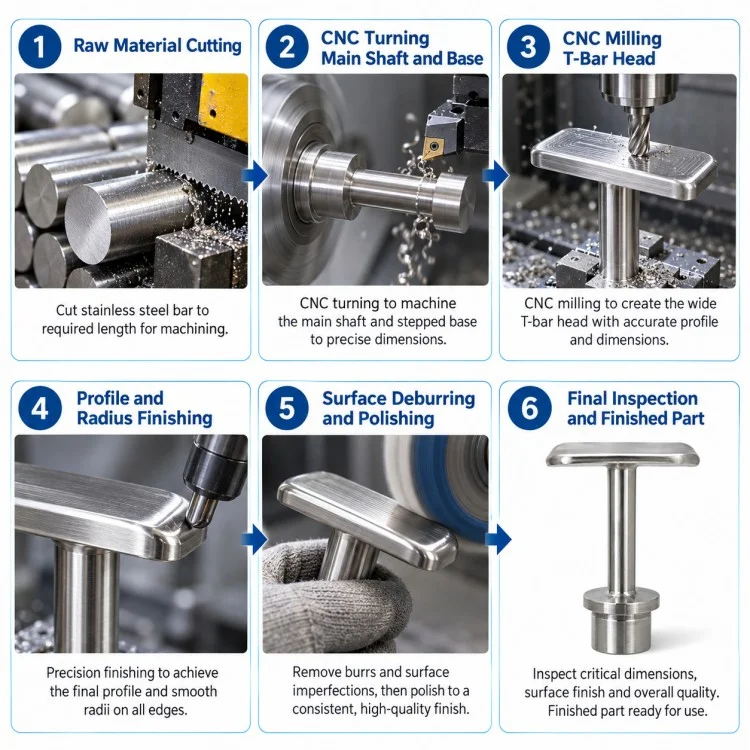

Arvioi pään ja varren väliset suhteet, materiaali, määrä ja kuormitusvaatimukset. Varmista ennen valmistusreitin valintaa, vaatiiko komponentti yksiosaisen rakenteen vai salliiko kootun rakenteen.
Koneista varsi, olkapää ja sylinterimäinen pää sopivalla työpitimellä. CNC-koneistetun T-pään porrastetun akselin osalta hoikan osan tuen ja koneistusjärjestyksen katsotaan säätelevän taipumaa.
Jyrsintä suorakaiteen muotoinen pää ja määritetyt reunaominaisuudet. Määritä tarvittava suhde pään pintojen, olkapään peruspisteen ja akselin akselin välille.
Käytä sovittua kiillotus-, puhallus- tai yhteensopivaa pinnoitusprosessia. Suojaa tai kompensoi kriittisiä yhteenliittyviä pintoja tarvittaessa.
Tarkista kriittiset halkaisijat, pituudet, geometriset vaatimukset ja pinnan ulkonäkö. Pakkaus voidaan järjestää vähentämään kosketusjälkiä paljaissa päissä ja varsissa.
Voimme arvioida yksiosaisen koneistusreitin mitat, materiaalin ja määrän tarkastelun jälkeen. Jos koottu rakenne on sallittu, täsmennä liitosvaatimukset. Vahvistamme ehdotetun rakenteen ennen tuotantoa.
Tyypillisiä tarkastelukohtia ovat paritushalkaisijat, hartioiden sijainti, kokonaispituus, varren suoruus sekä pään ja varren akselin välinen suhde. Lopulliset kriittiset mitat riippuvat kokoonpanostasi.
Kyllä. Kiillotetut, puhalletut ja yhteensopivat pinnoitetut pinnat voidaan arvioida. Anna viimeistely-erittely tai vertailunäyte ja määritä pinnat, joilla mittojen yhteensopivuus on säilytettävä.
Laitteemme kapasiteetti voi olla ±0,001 mm sopivilla ominaisuuksilla. Tämän komponentin saavutettavissa oleva toleranssi on vahvistettava sen geometriaa, materiaalia, hoikkuutta ja tarkastusmenetelmää vastaan. Piirustusvaatimukset tarkistetaan ennen hyväksymistä.
Xiamen Xiangxing Xin Industry and Trade Co, Ltd:llä on ISO 9001- ja IATF 16949 -laatujärjestelmän sertifikaatit. Materiaalitodistukset, mittatarkastusraportit ja muut laatuasiakirjat voidaan vahvistaa tilauksen mukaan.
Lähetä valokuvat, mittaustiedot tai tarkastustulokset. Insinöörimme tarkastelevat tiedot piirustuksiin ja tuotantoasiakirjoihin verrattuna, ja alustava arvio on saatavilla jo kahdessa tunnissa, kun riittävät tiedot on annettu. Sovimme sitten sopivasta ratkaisusta.
Insinöörimme arvioivat leveän pään, hoikan varren ja porrastetun pään välisen yhteyden, mikä auttaa selvittämään perustiedot ja valmistusvaatimukset ennen tuotantoa.

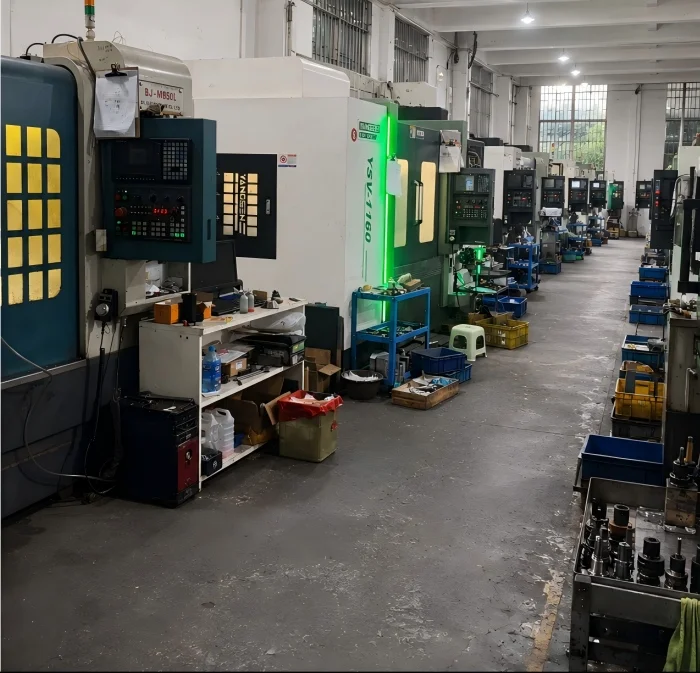

CNC-sorvit, työstökeskukset, viisiakseliset laitteet ja sorvausjyrsin mahdollistavat tuotantoreitin valinnan todellisen geometrian ja tilausmäärän mukaan.
Tuemme keskustelua materiaalin valinnasta, siirtymäsäteistä, koneistuspääsyistä ja viimeistelyvarauksista auttaaksemme asiakkaita viimeistelemään valmistettavat piirustukset.
Näytteitä voidaan käyttää asennuksen sopivuuden ja ulkonäön tarkistamiseen ennen erätuotantoa. Sovitut piirustustarkistukset ja tarkastuskriteerit tarjoavat viitteen uusintatilauksille.
Lähetä Xiangxing Xinille CNC-koneistetun T-pään porrastetun akselin piirustukset tai näytteet sekä määrä- ja liitäntävaatimukset teknistä arviota ja tarjousta varten.
